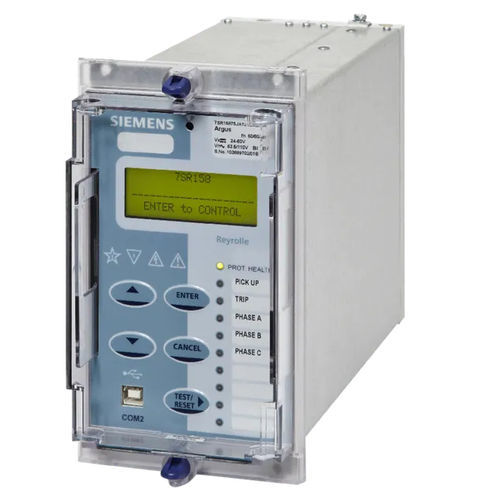

Защитное реле частоты Reyrolle 7SR158

напряженияпорядка чередования фаздля монтажа на панели

Реле напряжения и частоты Reyrolle 7SR158 Argus - это числовые, многофункциональные устройства, с функциональностью, предназначенной для подключения к трансформаторам напряжения. Функциональность реле напряжения и частоты дополнена функциями хранения данных, контрольно-измерительных приборов, настраиваемой пользователем логики и передачи данных. Удобный интерфейс на основе меню обеспечивает локальный доступ к настройкам реле, приборам и оперативным данным. Кроме того, на панели расположены 9 настраиваемых пользователем трехцветных светодиодов и порт USB для доступа к ПК. Основные функции включают 27/59 - пониженное и повышенное напряжение, 81 - пониженная и повышенная частота, 78 - сдвиг вектора напряжения и 81R - скорость изменения частоты. Реле имеют три входа напряжения, шесть двоичных входов и восемь двоичных выходов и размещены в корпусе размера E4. Программируемая логика позволяет оптимально настроить функциональность реле. На задней панели имеется электрический порт RS485 для подключения к SCADA с использованием протокола IEC60870-5-103, DNP3.0 или MODBUS RTU. Функции Функции защиты -Превышение/превышение напряжения -Превышение/превышение частоты -скорость изменения частоты -Отрицательное напряжение последовательности фаз -Смещение нейтрального напряжения -Сдвиг вектора напряжения Функции надзора -Контроль замыкания и размыкания цепи -Блокировка Функции контроля -Первичное/вторичное линейное и фазное напряжение -Запись исторического спроса -Напряжение положительной последовательности фаз (PPS) -Напряжение отрицательной последовательности фаз (NPS) -Напряжение нулевой последовательности фаз (ZPS) Дополнительные функции -Четыре группы настроек -2 уровня защиты паролем -Самоконтроль -Счетчики отключения и обслуживания автоматического выключателя -Записи неисправностей, событий и осциллограмм -Программируемая логика пользователя -Сигналы тревоги пользователя
