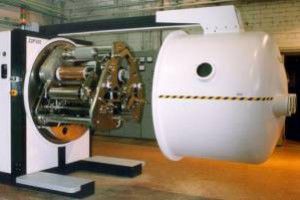

Рулонные вакуумные ламинаторы предназначены для двустороннего ламинирования гибких печатных плат на основе полиимидной пленки с полимерным фоторезистом под механическим давлением и нагревом в вакууме.
Качественное опережение методов, используемых при производстве гибких печатных плат и ламинировании различных видов полимерных материалов, определяет область их применения.
Техника и технология
Машины обеспечивают высокое качество процессов, исключающее появление газовых включений и расслоение готового материала. Зона ламинирования формируется между двумя прижимными и нагревательными роликами. Печатная плата перед поступлением в зону ламинирования предварительно нагревается. Два водоохлаждаемых вала охлаждают и прессуют ламинированное изделие перед перемоткой.
Система намотки с датчиками нагрузки обеспечивает оптимальную силу натяжения в технологической зоне. Система намотки обеспечивает размотку межлистового материала из исходных материалов, а также перемотку готового изделия с межлистовым материалом.
Насосная система основана на механическом бустерном насосе.
Система управления обеспечивает полную автоматизацию процесса. Непрерывно контролируются такие основные параметры процесса, как температура, усилие прижима, скорость намотки, сила натяжения, положение краев полотна, давление в камере.
Паспорт
Материал подложки: полиимидная печатная плата
Ширина подложки: до 1 000 мм
Толщина готового изделия: 75 - 300 мкм
Макс. диаметр рулона: 350 мм
Скорость намотки: 0,3 - 3,5 м/мин
Температура нагрева печатной платы: до 115 ºC
Температура ламинирования: 35 - 120 ºC
Усилие прессования: 0 - 200 кг
Установленная мощность: 17 кВт
Расход охлаждающей воды: 0.6 м3/ч
Занимаемая площадь: (Д х Ш х В): 5,8 х 4,4 х 2,4 м
---
