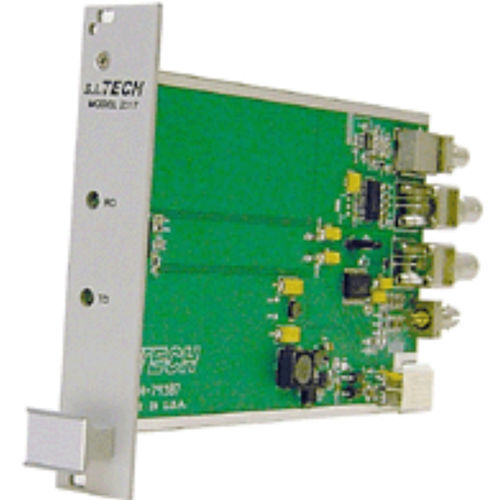

Преобразователь сигнала 2317

оптического волокнаиз оптоволокнаTTL

Рабочее расстояние зависит от диаметра жилы оптического волокна и оптического затухания кабеля. В таблице ниже приведены три кабеля, которые можно использовать при любой скорости передачи данных. Эти кабели доступны в сборках с разъемами для точного соответствия конфигурации вашего приложения. S.I.Tech предлагает комплексные соединения, включая оптоволоконный кабель, разъемы, кабельные сборки и Bit-Drivers®. Передача: - До 6500 футов (2 км) при использовании подходящего волоконно-оптического кабеля с градуированным индексом или 10 км при использовании одномодового волокна Типичный коэффициент битовых ошибок: - Лучше, чем 10-9 ВХОД/ВЫХОД ЭЛЕКТРИЧЕСКОГО СИГНАЛА ДЛЯ ПЕРЕДАТЧИКА И ПРИЕМНИКА Формат: - TTL Разъем: - BNC Скорость передачи данных: - До 50 Мбит/с Входной импеданс: - TTL уровни 10K-Ohm или 75-Ohm Перемычка J4 Положение 1: 75 Ом (по умолчанию) Положение 3: 10K-Ом Выходной импеданс: - уровни TTL на 50 Ом Входная мощность: - 10-32 В 1 Вт макс. Дополнительно 5 В постоянного тока 1 Вт ОПТИЧЕСКИЙ ПЕРЕДАТЧИК Мощность: - 30 микроватт (-15 дБм) в 62,5 мкм волокне Длина волны: - 820 нанометров (опция 1300 нм или 1550 нм) Тип излучателя: - СВЕТОДИОД Оптический разъем: - ST ОПТИЧЕСКИЙ ПРИЁМНИК Длина волны: - 820 нм (1300 нм и 1550 нм опция) Чувствительность: - (BER 10-9) 3 микроватта (-25 дБм) @ 820 нанометров Максимальная чувствительность: - 10 микроватт Оптический разъем: - ST Рабочая температура: - 0°C - 50°C Размер: - 3,9" X 6,8" (9,9 X 17,3 см) Еврокарта
