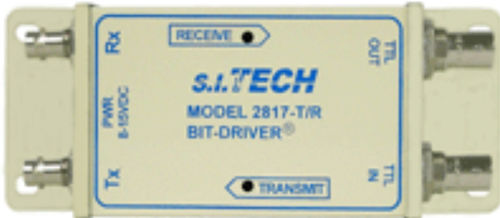

Преобразователь сигнала 2817

оптического волокнаTTL

Передача: - До 6500 футов (2 Км) при использовании подходящего волоконно-оптического кабеля с градуированным индексом или 10 Км при использовании одномодового волокна Типичный коэффициент битовых ошибок: - Лучше, чем 10-9 ВХОД/ВЫХОД ЭЛЕКТРИЧЕСКОГО СИГНАЛА ДЛЯ ПЕРЕДАТЧИКА И ПРИЕМНИКА Формат: - TTL Разъем: - BNC Скорость передачи данных: - До 20 Мбит/с Входной импеданс: - уровни TTL 10 K-Ohm Выходной импеданс: - уровни TTL в 50 Ом Входная мощность: - от 8 до 15 В постоянного тока 250 мА макс ОПТИЧЕСКИЙ ПЕРЕДАТЧИК Ток светодиода: - 30 микроватт (-15 дБм) в 62,5 мкм волокне Длина волны: - 820 нанометров (опция 1300 нм) Тип излучателя: - СВЕТОДИОД Оптический разъем: - ST ОПТИЧЕСКИЙ ПРИЁМНИК Длина волны: - 820 нм (опция 1300 нм) Минимальная чувствительность: - (BER 10-9) 3 микроватта (-25 дБм) @ 820 нанометров Максимальная чувствительность: - 10 микроватт Оптический разъем: - ST Температура хранения: - -40°C до 80°C Рабочая температура: - 0°C до 50°C Относительная влажность: - от 10 до 95% без конденсации Размер: - 5.125" X 2.125" X 1.0" (13,00 X 5,40 X 2,54 см) ИНТЕРФЕЙС ЛИНИИ ПЕРЕДАЧИ Рабочее расстояние зависит от диаметра жилы оптического волокна и оптического затухания кабеля. В таблице ниже приведены три кабеля, которые можно использовать при любой скорости передачи данных. Эти кабели доступны в сборках с разъемами для точного соответствия конфигурации вашего приложения. S.I.Tech предлагает комплексные соединения, включая оптоволоконный кабель, разъемы, кабельные сборки и Bit-Drivers®.
