На тепловой электростанции пар высокой температуры и высокого давления от котла приводит в действие паровую турбину. Отработанный пар поступает в конденсатор, где происходит первичная передача тепла. Тепло передаётся охлаждающей воде, пар конденсируется в конденсат, который питательным насосом возвращается в котёл.

Непрямое сухое охлаждение с поверхностным конденсатором
Отработанный пар поступает в поверхностный конденсатор и отдаёт тепло замкнутому контуру охлаждающей воды. Нагретая вода подаётся к радиаторам с алюминиевыми трубами и алюминиевыми пластинами, размещённым вокруг косвенной воздушной градирни; естественная вентиляция уменьшает температуру воды перед возвратом в конденсатор для следующего цикла.

Особенности

• Радиатор выполнен из алюминиевых труб и алюминиевых пластин, вертикальная установка снаружи градирни.
• Системы охлаждающей воды и конденсата разделены, что обеспечивает независимый контроль качества воды.
• Циркуляционная система закрытого типа с низким напором и уменьшенной потребностью в мощности насосов.

Непрямое сухое охлаждение с комбинированным конденсатором
Отработанный пар турбины поступает в смешанный конденсатор, где контактирует с циркулирующей охлаждающей водой от воздушной градирни и конденсируется. Конденсат смешивается с охлаждающей водой; примерно 2% смеси возвращается в регенеративную систему, остальная часть циркулирует в радиатор для охлаждения.

Особенности

• Алюминиевый трубчато‑ребристый радиатор, вертикально установленный снаружи градирни.
• Компактное размещение и меньшие капитальные затраты.
• Гибридный конденсатор имеет малый объём и может быть размещён под турбиной, сокращая длину выпускного трубопровода и уменьшая размеры вакуумной системы.

Описание трубных пучков
Трубные пучки используют алюминиевые трубы и алюминиевые ребра и обладают следующими характеристиками:

• Высокая эффективность теплопередачи — трубки и ребра из чистого алюминия имеют теплопроводность выше стали, что повышает эффективность теплообмена.
• Низкое сопротивление со стороны воздуха — оптимизированная конструкция типа open‑seam spoiler улучшает теплообмен и снижает аэродинамическое сопротивление.
• Двойной проход и обратный противоток — компоновка повышает суммарный коэффициент теплопередачи по сравнению с одноходовой поперечнопоточной схемой.
• Коррозионная стойкость — стабильный слой оксида алюминия снижает риск коррозии и исключает проблему биметаллической коррозии при стальных радиаторах.

Описание модулей охлаждения

• Трубный пучок — базовый блок, состоящий из нескольких модулей оребрённых труб и торцевых пластин; 2–4 пучка формируют охлаждающую колонну.
• Охлаждающая колонна — последовательное соединение пучков, фиксируемых болтами и соединительными пластинами; концы соединяются с верхней и нижней водяными камерами для формирования двойного прохода. Материал водяных камер — алюминиевый сплав.
• Охлаждающий треугольник — две колонны фиксируются по сторонам треугольной стальной рамы (~50°), третья сторона образует воздушный проход; заслонка регулирует подачу воздуха при минимальной температуре ниже 0℃ во избежание чрезмерного охлаждения.
• Охлаждающий участок — несколько треугольников располагаются вертикально по периметру градирни с естественной тягой; они группируются и снабжены входными/выходными коллекторными трубопроводами, электрическими клапанами и сливными клапанами для модульной эксплуатации.

Типовой пример

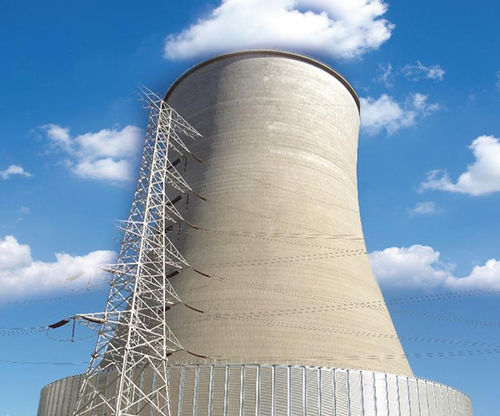

Shenhua Xinjiang Zhundong Wucaiwan Power Plant — блок 1×350 MW, высота башни 132 м. Полевые результаты: успешная эксплуатация после 168‑часового испытания (ноябрь 2012) и продолжительная работа при минимальных температурах до −35℃ без обледенения.

Технические характеристики

• Название продукта: Indirect Cement Tower Dry Cooling System
• Применение: Охлаждение конденсатора в тепловых электростанциях (конденсация паров турбины)
• Типы конденсаторов: Поверхностный конденсатор (раздельные системы конденсата и охлаждающей воды) или смешанный конденсатор
• Материал радиатора: Алюминиевые трубы с алюминиевыми ребрами
• Расположение радиатора: Вертикально, снаружи градирни
• Модуль охлаждения: Трубные пучки → охлаждающие колонны → охлаждающие треугольники → участки
• Система циркуляции: Закрытый контур (конфигурация поверхностного конденсатора) с низким напором
• Обработка смешанной воды: ~2 % возврат в регенеративную систему при использовании смешанного конденсатора
• Конструкция: Для градирен с естественной тягой; совместима с бетонными или стальными башнями
