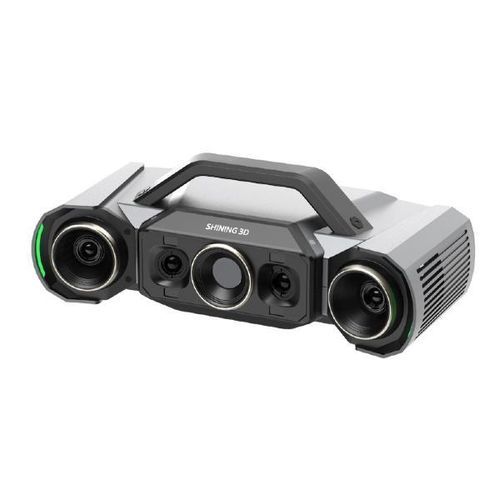

Сканер 3D OptimScan Q12/Q9 HD

для измерительной рукидля измерения формыдля трехмерных измерений

Краткое описание
OptimScan Q12/Q9 HD — высокоточный 3D-инспекционный сканер, разработанный для микронной точности и достоверного захвата сложных геометрий. Использует четыре высокоразрешающие камеры и проекцию синим LED с решеткой для получения плотных облаков точек и верифицируется по метрологическим стандартам для обеспечения прослеживаемости результатов.

Ключевые характеристики

• Точность до 0,004 мм (малый диапазон)
• Два диапазона сканирования с переключением в один клик
• Monocular‑Stereo Fusion (MSF) для увеличения покрытия и целостности данных
• Одноразовый захват < 1 s на кадр
• Проверено по VDI/VDE 2634 и ISO 10360 в аккредитованной лаборатории ISO/IEC 17025

Точность с метрологически подтвержденной достоверностью
Система спроектирована так, чтобы превосходить ограничения традиционных систем проекции полос и обеспечивать микронную точность при съемке мелких деталей и сложных поверхностей. Калибровка и приемочные испытания выполняются в соответствии с VDI/VDE 2634 и ISO 10360 в аккредитованной лаборатории ISO/IEC 17025, что обеспечивает прослеживаемость.

Простое переключение диапазонов сканирования
Два диапазона сканирования переключаются мгновенно и программно сливаются бесшовно, сочетая широкое покрытие и высокую детализацию.

• Большой диапазон: 220 × 150 mm
• Малый диапазон: 80 × 50 mm

Monocular‑Stereo Fusion (MSF)
MSF расширяет покрытие данных и повышает их целостность в углах, стыках и закрытых зонах, уменьшая необходимость дополнительных проходов.

Гибкие режимы работы
Три режима для адаптации к разным процессам инспекции:

• Ручной: портативный, сканирование под управлением оператора для выборочных проверок.
• Полуавтоматический: стационарный штатив с автоматическим поворотным столом (по некоторым конфигурациям поддерживает до 20 кг) для повторяемых проверок.
• Полностью автоматический: интеграция с роботами для точной, повторяемой inline‑инспекции и серийных измерений.

Двухосный поворотный стол (опция)
Опциональный автоматический двухосный поворотный стол обеспечивает автоматизированное сканирование под несколькими углами (до 3 кг для соответствующей опции) и интеллектуальное дополнительное сканирование для захвата недостающих данных. Система использует вычислительную платформу с двумя чипами; каждая съемка занимает < 1 s.

Расширения программного обеспечения OptimScan
Мощное, постоянно обновляемое ПО OptimScan без скрытых платежей. Ключевые функции:

• Шаблоны сканирования
• Обнаружение вибраций
• Контроль температуры
• Обрезка фона

SHINING3D Inspect (опция)
Модульное программное обеспечение для инспекции, оптимизирующее рабочие процессы от сбора данных до формирования отчетов. Подходит для размерного контроля и контроля качества в разных отраслях; при использовании обеспечивает прослеживаемость и поддерживаемые PTB возможности.

Применение

• Измерение размеров компонентов (GD&T): прецизионные детали, такие как блоки двигателей, корпуса коробок передач, лопатки турбин, тормозные узлы — быстрая съемка высокоплотных облаков точек для анализа допусков и сравнения с CAD.
• Контроль качества штампованных деталей и листового металла: сканирование контуров для анализа springback и полноразмерная инспекция для выявления мелких дефектов и оптимизации штампов.
• Разработка и ремонт пресс‑форм: сканирование изношенных пресс‑форм и штампов для обратного проектирования, поддержки ремануфактуринга и сравнения старых и новых форм по циклу жизни.
• Автоматизированная inline‑инспекция (интеграция с роботами): роботизированное сканирование для генерации отчетов в реальном времени и мониторинга производственных трендов.

Совместимое ПО

• SHINING3D Inspect (для 3D‑инспекции)
• PolyWorks Inspector
• Geomagic Control X
• EXModel Pro (для обратного проектирования)
• BlueStar Mapping (для наложения текстур)
• Geomagic Design X

Технические характеристики

• Тип продукта: OptimScan Q12 HD, OptimScan Q9 HD
• FOV: Большой диапазон 220 × 150 mm; Малый диапазон 80 × 50 mm
• Точность: Большой диапазон 0,01 mm; Малый диапазон 0,004 mm
• Расстояние между точками: OptimScan Q12 HD — Большой: 0,054 mm; Малый: 0,02 mm; OptimScan Q9 HD — Большой: 0,06 mm; Малый: 0,03 mm
• Рабочее расстояние: Большой диапазон 600 mm; Малый диапазон 200 mm
• Глубина резкости: Большой диапазон 120 mm; Малый диапазон 30 mm
• Разрешение: OptimScan Q12 HD: 4 × 12,3 MP; OptimScan Q9 HD: 4 × 9 MP
• Источник света: синяя LED (грид‑паттерн)
• Вес: 3,6 kg
• Габариты: 366 × 162 × 132 mm
• Длина кабеля данных: 5 m
• Сертификации: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Приемочные испытания: VDI/VDE 2634 Part 2 & ISO 10360 (тестирование в аккредитованной лаборатории ISO/IEC 17025)
