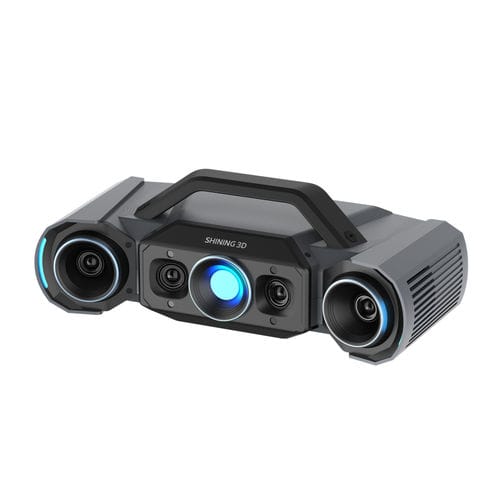

Сканер 3D OptimScan Q series

для измеренийдля осмотрадля листов

Overview
Серия OptimScan Q — высокоточная семейство 3D-сканеров для инспекции от SHINING 3D. Серия включает две модели: OptimScan Q12 и OptimScan Q9. Ключевые возможности системы включают два диапазона сканирования, Monocular-Stereo Fusion (MSF), несколько режимов экспозиции и одиночные захваты менее 1 секунды.

Key Features

• Два диапазона сканирования (переключаемые одним щелчком)
• Monocular-Stereo Fusion (MSF) для увеличения покрытия данных и повышения их целостности на сложных геометриях
• Множественные режимы экспозиции и интеллектуальная автоэкспозиция для работы с различными поверхностями
• Одиночный захват менее 1 секунды; встроенный вычислительный модуль с двумя чипами для быстрого сбора и обработки
• Оснащены четырьмя высокоразрешающими камерами для захвата сложных поверхностных деталей
• Точность подтверждена до 0,005 мм и сертифицирована по ISO 10360-13 для повторяемости

Reliable High Performance
Системы объединяют мощные аппаратные модули и продвинутые алгоритмы 3D-восстановления для получения воспроизводимых результатов метрологического уровня. Серия Q демонстрирует высокий уровень точности (проверено в аккредитованной лаборатории точности ISO 17025) и подходит для широкого спектра промышленных задач инспекции.

Dual Scan Range — Operation
Большой диапазон: 430 × 300 мм
Малый диапазон: 160 × 110 мм
Сканированные данные из разных диапазонов можно объединять в ПО для балансирования скорости и детализации.

Monocular-Stereo Fusion (MSF)
MSF увеличивает покрытие данных и улучшает целостность сканов, особенно на углах и стыках промышленных деталей.

Multiple Exposure & Speed
Питание от встроенного вычислительного модуля с двумя чипами обеспечивает быструю съёмку и эффективную обработку. Каждый кадр фиксирует плотный набор высокоразрешающих точек менее чем за 1 секунду. Интеллектуальная автоэкспозиция сокращает время сканирования и обеспечивает согласованные результаты на различных поверхностях.

Versatility & Deployment Modes
Системы OptimScan Q компактны для удобного ручного сканирования. Они поддерживают полуавтоматическую работу с фиксированным штативом и автоматическим поворотным столом (конфигурации указывают на автоматический поворотный стол с поддержкой до 20 кг для увеличения производительности) и интегрируются с роботами для полностью автоматизированных повторяющихся задач инспекции. Опциональный автоматический поворотный стол с двумя осями (аксессуар) обеспечивает автоматизированное многопозиционное сканирование и описан с грузоподъемностью до 3 кг в деталях аксессуаров.

Automated Inspection Workflow

• Обучение траектории
• Автоматизированное 3D-измерение
• Автоматизированная 3D-инспекция
• Автоматическая генерация отчётов

Applications

• Проверка размеров компонентов (GD&T) — прецизионно обработанные детали, такие как блоки цилиндров, корпуса трансмиссии, лопатки турбины и тормозные компоненты
• Контроль качества штампованных деталей и листового металла — полномасштабная инспекция для обнаружения складок, трещин или отскока
• Разработка и ремонт пресс-форм — сканирование изношенных форм для обратного проектирования и руководства по ремануфактуре
• Автоматизированная встроенная инспекция с интеграцией роботов — отчёты в реальном времени и мониторинг производственных трендов

Software Compatibility & Inspection Functions
Совместим с инструментами для инспекции и обратного проектирования для профессиональных рабочих процессов. Функции программного обеспечения поддерживают сравнение, сечения, фичи, размеры, калибры, отчёты и быстрые измерения для разнообразных требований инспекции.

Certifications & Acceptance Test
Системы имеют промышленные сертификаты: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX. Приемочные испытания: ISO 10360-13 (сертифицировано в лаборатории точности ISO 17025).

Technical specifications

• Product Type: OptimScan Q12, OptimScan Q9
• Field of View (FOV): Большой диапазон: 430 × 300 мм; Малый диапазон: 160 × 110 мм
• Accuracy: Большой диапазон: 0.015 мм; Малый диапазон: 0.005 мм
• Point distance: OptimScan Q12 — Большой диапазон: 0.10 мм; Малый диапазон: 0.04 мм. OptimScan Q9 — Большой диапазон: 0.11 мм; Малый диапазон: 0.05 мм
• Working distance: Большой диапазон: 590 мм; Малый диапазон: 210 мм
• Depth of field: Большой диапазон: 300 мм; Малый диапазон: 60 мм
• Resolution: OptimScan Q12: 4 × 12.3 MP; OptimScan Q9: 4 × 9 MP
• Light Source: Blue LED
• Weight: 3.5 kg
• Dimensions: 366 × 162 × 132 мм
• Data cable length: 5 m
• Accessories / integration: совместим с штативами, автоматическим двухосевым поворотным столом (аксессуар), опции поворотных столов для больших нагрузок для полуавтоматизации, интеграция с роботами для полной автоматизации
• Certifications: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Acceptance test: ISO 10360-13 (сертифицировано в лаборатории точности ISO 17025)
