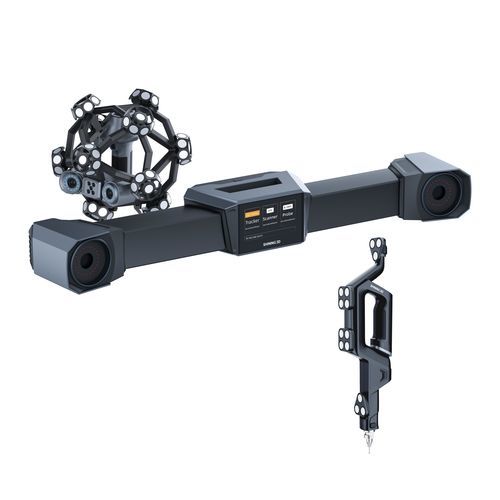

Сканирующая система 3D FreeScan Trak ProW+

для измерительной рукидля контроля качествадля осмотра

Обзор
FreeScan Trak ProW+ — беспроводная система 3D‑динамического трекинга и сканирования для крупномасштабной метрологии. Поддерживает сканирование без маркеров, интегрированную видео‑фотограмметрию (VPG), опциональную совместимость с FreeProbe для контактных измерений и подтверждённую метрологическую точность по VDI/VDE 2634 и ISO 10360.

Ключевые моменты

• Беспроводное сканирование без маркеров с динамическим трекингом
• Макс. расстояние трекинга 8,6 м и объём одной станции до 156 m³
• Интегрированная видео‑фотограмметрия (VPG) для верификации объёмной точности без кодированных маркеров
• Опциональный FreeProbe для измерений в труднодоступных местах
• Подтверждённая точность (VDI/VDE 2634 & ISO 10360)

Основные функции

• Нет необходимости вручную размещать маркеры на детали: трекер распознаёт сканер по целям на устройстве.
• Высокая скорость съёма: до 7 600 000 точек/с (ProW+).
• Три режима сканирования: высокоскоростной, детализированный, для глубоких полостей.
• Беспроводная работа с интегрированными вычислениями, стабильной передачей и встроенным дисплеем.
• Совместимость с метрологическими аксессуарами (Metrology Pro Kit, поворотные столы и т.д.) для расширения рабочих процессов.

Широкий диапазон измерений
8,6 м трекинга и объём до 156 m³ на одну станцию уменьшают необходимость частых перестановок при сканировании крупных объектов, повышая эффективность работ на объекте.

Беспроводной рабочий процесс
Интегрированные вычислительные и беспроводные модули обеспечивают работу без кабелей и обработку данных в реальном времени. Встроенный дисплей отображает статус и ключевые параметры; поддерживается питание от внешних источников для мобильной эксплуатации.

Видео‑фотограмметрия (VPG)
Патентованная видео‑фотограмметрия сочетает видеозахват и калибровочный стержень для проверки маркеров в реальном времени, исключая необходимость кодированных меток и обеспечивая стабильную объёмную точность.
Серия FreeProbe (опция)
FreeProbe предоставляет возможность контактных измерений в труднодоступных местах, обеспечивая гибридные рабочие процессы для инспекции и обратного инжиниринга с высокой точностью точечного измерения.

ПО и возможности

• Визуализация качества данных в реальном времени во время съёма.
• Интеллектуальное разрешение: автоматическая подстройка разрешения сетки по кривизне объекта.
• ИИ‑распознавание признаков (отверстия, пазы) для ускорения настройки измерений.
• Модуль инспекции и совместимость с ведущим ПО для инспекций и реверс‑инжиниринга.

Технические характеристики

• Точность: 0,023 мм
• Разрешение: 0,01 – 10 мм
• Объёмная точность (ProW+): 0,046 мм (12 m³); 0,063 мм (36 m³); 0,088 мм (60 m³); 0,125 мм (100 m³); 0,156 мм (156 m³)
• Объёмная точность с VPG: 0,044 + 0,012 мм/м
• Скорость сканирования: ProW+: 7 600 000 точек/с
• Режимы сканирования: Высокая скорость (93 лазерные линии), Детализация (25 линий), Глубокие полости (1 линия)
• Макс. дистанция трекинга: 8,6 м; Объём на станцию: до 156 m³
• Подключение: беспроводное и проводное (оптоволокно)
• Сертификаты: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Приёмочные испытания: VDI/VDE 2634 Часть 3 & ISO 10360 (подтверждено в лаборатории точности, аккредитованной по ISO/IEC 17025)
