Сканер 3D FreeScan Trak Nova

для трехмерных измеренийдля измерения формыдля измерительной руки

Краткое описание

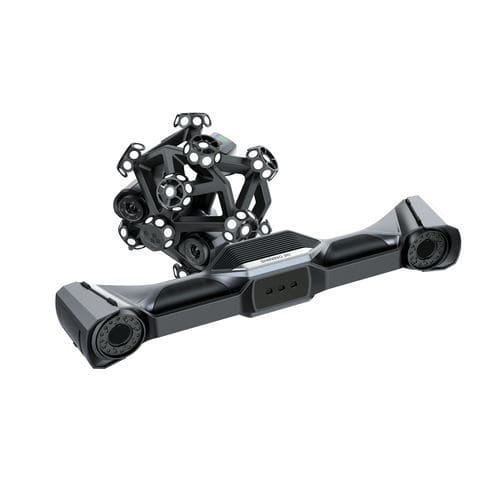

Компактная, портативная и беспроводная многофункциональная система 3D-сканирования с динамическим трекингом, разработанная для крупномасштабных измерений высокой точности в промышленных задачах. FreeScan Trak Nova объединяет широкозонное лазерное сканирование и трекинг в реальном времени для эффективного захвата крупных объектов на объекте.

Ключевые особенности

• Беспроводное динамическое отслеживание с проверкой маркеров в реальном времени через запатентованную видео-фотограмметрию (VPG)
• Съемный ручной сканер (трекер также может использоваться как ручной лазерный сканер)
• Очень большое поле зрения: до 2600 × 2200 мм для эффективного захвата крупномасштабных объектов
• Сверхвысокая скорость сканирования (до 7 600 000 точек/с в конфигурации Nova+)
• Метрологическая точность: точечная точность 0,02 мм; объемная точность 0,062 мм (12 м³)
• Объемная точность с VPG: 0,046 + 0,012 мм/м для расширенных объёмов
• Несколько режимов сканирования (ближний/стандартный/дальний) и шаг точки 0,01–10 мм
• Интегрированные беспроводные модули и встроенные вычислительные модули для автономной работы в поле
• Съемные аккумуляторы (TE Nova ≈ 2,5 ч; UE Nova ≈ 1 ч) и карбоновая конструкция для портативности
• Сертифицированные показатели: VDI/VDE 2634 Часть 3 & ISO 10360, проверено в лаборатории с аккредитацией ISO/IEC 17025; CE, FCC, ROHS и др.

Концепция системы и эксплуатация
FreeScan Trak Nova сочетает портативный трекер-сканер с модульными компонентами для поддержки как широкозонного лазерного сканирования, так и динамического ручного трекинга. Трекер (FreeScan UE Nova / TE Nova) съемный и может использоваться как ручной сканер, что обеспечивает гибкие рабочие процессы и эффективный захват в ограниченных или сложных условиях. VPG интегрирована с калибровочным стержнем для верификации маркеров в реальном времени и устраняет необходимость в кодированных маркерах, упрощая подготовку к сканированию крупных объектов.

Области применения

• Строительная и дорожная техника, тяжёлое оборудование и железнодорожный транспорт
• Гражданская авиация и аэрокосмические конструкции
• Энергетика и тяжёлая промышленность (электростанции, турбины, ветропарки)
• Автомобильная промышленность: производство и контроль качества
• Судостроение и крупные морские компоненты
• Оцифровка и сохранение культурного наследия
• Медицинские исследования, ортопедия и изготовление протезов

Программное обеспечение и интеграция

• Родное ПО FreeScan Trak для управления сканированием и слияния данных
• Совместимость с программами инспекции и обработки: PolyWorks, Geomagic, SHINING3D Inspect, EXModel и др.
• Экспорт данных и интеграция в рабочие процессы обратного проектирования и контроля качества

Портативность и питание

• Система помещается в один портативный кейс
• Карбоновая конструкция обеспечивает низкий вес и механическую стабильность
• Съемные аккумуляторы для длительной работы в полевых условиях и быстрой замены
• Поддержка беспроводного и проводного (оптоволоконного) режима подключения для гибкого развертывания

Технические характеристики (выборочно)

• Точечная точность: 0,02 мм
• Объемная точность: 0,062 мм (12 м³)
• Объемная точность с VPG: 0,046 + 0,012 мм/м
• Максимальное FOV: 2600 × 2200 мм
• Скорость сканирования: до 7 600 000 точек/с (Nova+)
• Шаг точки: 0,01–10 мм
• Глубина резкости: TE Nova 170–550 мм (типично 380 мм); UE Nova 800–3500 мм (типично 2700 мм)
• Массы: TE Nova ≈ 1,2 кг; UE Nova ≈ 1,6 кг
• Время работы от батареи (беспроводной режим): TE Nova ≈ 2,5 ч; UE Nova ≈ 1 ч (сменная)
• Принятие и стандарты: VDI/VDE 2634 Часть 3 & ISO 10360 (проверено в лаборатории ISO/IEC 17025)
• Сертификации: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
