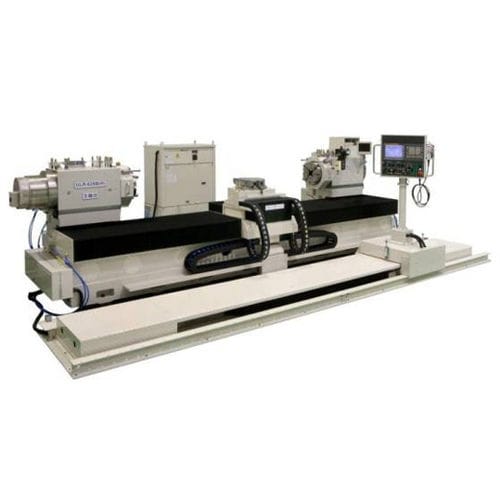

Токарный станок ЧПУ ULR series

горизонтальный2 осивысокой точности

Это горизонтальный токарный станок, который используется для точной обработки канавок на валике для формовки оптических листов. Для получения высокоточных перемещений станка и точности обработки он оснащен следующими устройствами. Высокоточное перемещение станка и точность обработки Благодаря использованию линейных двигателей по осям X и Z повышается жесткость сервопривода, уменьшаются неравномерность подачи и выступы квадрантов, что обеспечивает плавную подачу. Направляющие по осям X и Z представляют собой роликовые направляющие, в которых выбранные ролики выравниваются по высокоточной притертой поверхности V-V. Таким образом, достигается плавное и высокоточное перемещение и высокая жесткость. Двигатель шпинделя объединяет синхронизированный встроенный серводвигатель и использует высокоточный энкодер. Таким образом, при использовании шпинделя в качестве оси индексации (ось C) устраняется механический люфт и обеспечивается высокоточное индексирование и позиционирование. Высокоточный гидростатический подшипник (шпиндель, ось С) В шпинделе для поддержки вала используются гидростатические подшипники, что позволяет достичь высокой точности вращения. Кроме того, высокоточный терморегулятор контролирует температуру гидростатического масла для обеспечения стабильной работы подшипника. Высокоточный воздушно-гидростатический подшипник (ось В) Поворотный подшипник на инструментальном упоре использует синхронизированный встроенный серводвигатель и высокоточный энкодер так же, как и высокоскоростной вращающийся воздушный подшипник и шпиндель, чтобы обеспечить высокоточное позиционирование. Конструкция меньше подвержена тепловым деформациям, вызванным изменением окружающей среды и теплом, выделяемым системой привода
