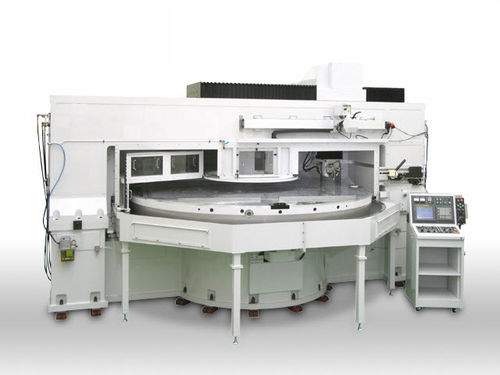

Токарный станок ЧПУ UTD series

вертикальный3 осивысокой точности

Данный станок представляет собой прецизионный токарный станок вертикального типа, предназначенный для обработки крупногабаритной пресс-формы линзы Френеля. Для получения высокоточных перемещений станка и точности обработки он оснащен следующим оборудованием. Высокоточная функция регулировки кромки инструмента Поворотная ось поворотной головки, выполняющая высокоточную настройку кромки инструмента, поддерживается высокоточным шпинделем с аэростатическим подшипником настольного типа. Для обратной связи по положению предусмотрен высокоточный поворотный энкодер Прецизионное биение стола Стол опирается на направляющую с гидростатическим подшипником, а также оснащен механизмом, минимизирующим влияние вибрации и тепловыделения от двигателя привода стола. Жесткость станка увеличена до максимального предела Колонна и поперечная рейка отлиты в виде моноблока. В направляющих седла установлена высокопрочная и высокоточная направляющая ролика V-V с некруговой системой, что обеспечивает высокую жесткость станка. Области применения Пресс-форма для линзы Френеля для использования в концентрационной солнечной энергетической системе -> Обработка пресс-формы для изготовления линзы для падения солнечного света высокой плотности на устройство солнечной батареи
