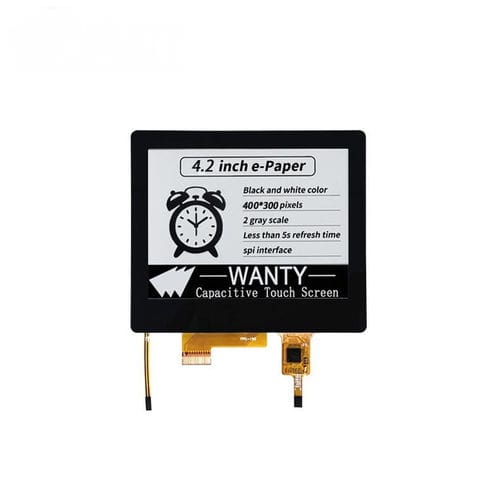

Блок индикации E-Paper TYKEGM042001T09

TFTс емкостным сенсорным экраномс точечной матрицей

Обзор продукта
4,2-дюймовый модуль E-paper TYKEGM042001T09 объединяет 400×300 высокоразрешающую панель E-Ink, встроенную фронтальную подсветку и опциональную ёмкостную сенсорную панель. Разработан для очень низкого энергопотребления и длительного удержания контента, обеспечивает читаемость, похожую на бумагу, как при прямом солнечном свете, так и в условиях низкой освещённости. Подходит для промышленных, медицинских и IoT-приложений, требующих четкой визуализации, взаимодействия с пользователем и энергоэффективности.

Особенности

• Размер экрана: 4,2 дюйма
• Разрешение: 400 (H) × 300 (V) точечная матрица (119 DPI)
• Тач: Ёмкостная сенсорная панель (резистивная опция)
• Фронтальная подсветка: Встроена для видимости при слабом освещении
• Низкое энергопотребление: Питается только при обновлении изображения
• Интерфейсы: Обычно SPI; возможны I2C или более высокоскоростные интерфейсы

Преимущества

• Экономия батареи — энергия используется преимущественно при обновлении
• Высокая читаемость — контраст E-Ink в сочетании с фронтальной подсветкой для любых условий освещённости
• Интуитивное управление — поддержка ёмкостного тача для взаимодействия с пользователем
• Стабильность изображения — содержимое сохраняется без постоянного питания
• Компактность и лёгкий вес — подходит для портативных или ручных устройств
• Гибкая интеграция — для медицинских приборов, промышленных инструментов, смарт-меток, электронных ридеров и IoT-систем

Технические данные (таблица)
NO. | ITEM | SPECIFICATION | UNIT
1 | Dot Matrix | 400(H)×300(V) | -
2 | Screen Size | 4.2 | Inch
3 | DPI | 119 | -
4 | Active Area | 84.80 (H)×63.60 (V) | mm
5 | Pixel Pitch | 0.212×0.212 | mm
6 | TFT Area | 91.0 (H)×77.0 (V) | mm
7 | Outline Dimension | 91.0 (H)×95.5 (V) ×1.001(T) | mm
8 | Pixel Configuration | Rectangle | -
9 | Driver IC | SEE330 | -
10 | Module Weight | TBD±10% | g

Кастомизация и интеграция
Возможности кастомизации: тип сенсора (ёмкостный или резистивный), изменение формы, модификации платы контроллера и выбор интерфейсов в соответствии с требованиями проекта.

Характеристики / Технические спецификации

• Модель: TYKEGM042001T09
• Разрешение: 400 (H) × 300 (V) (точечная матрица)
• Размер экрана: 4,2 дюйма
• DPI: 119
• Активная область: 84.80 (H) × 63.60 (V) mm
• Шаг пикселя: 0.212 × 0.212 mm
• Площадь TFT: 91.0 (H) × 77.0 (V) mm
• Габаритные размеры: 91.0 (H) × 95.5 (V) × 1.001 (T) mm
• Конфигурация пикселей: Прямоугольная
• Драйвер IC: SEE330
• Вес модуля: TBD ±10% g
• Тач: Ёмкостная сенсорная панель (резистивная опция)
• Фронтальная подсветка: Встроенная фронтальная подсветка для видимости в слабом свете
• Питание: Очень низкое энергопотребление; энергия используется в основном при обновлении
• Интерфейсы: Обычно используется SPI; возможны I2C или более быстрые интерфейсы
• Типичные применения: медицинские приборы, промышленные инструменты, смарт-метки, электронные ридеры и IoT-устройства
