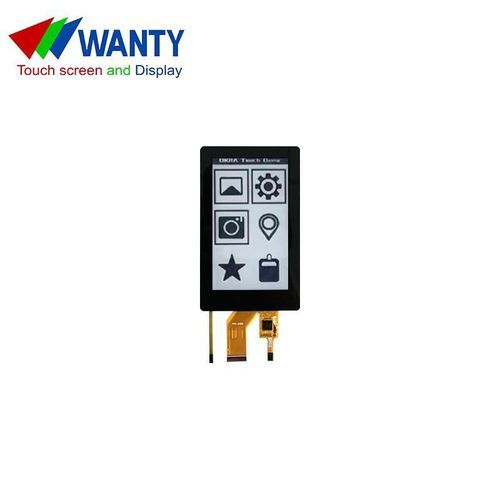

Блок индикации E-Paper TYKEGM037001T01

TFTс емкостным сенсорным экраномс точечной матрицей

Обзор
3,7‑дюймовый E Ink‑дисплей TYKEGM037001T01 оснащён емкостным сенсорным экраном и энергосберегающей фронтальной подсветкой, обеспечивая отражающую, энергоэффективную демонстрационную платформу для батарейных и постоянно включённых устройств. Разрешение 416×240 (130 PPI) и угол обзора близкий к 180° делают его подходящим для интеллектуальных этикеток, портативных приборов и переносных записных устройств.

Характеристики

• Очень низкое энергопотребление: отражающая технология E Ink потребляет энергию только при обновлении изображения.
• Читаемость на ярком солнце: отражающая панель сохраняет видимость при прямом солнечном свете — подходит для уличного использования.
• Встроенная фронтальная подсветка: маломощная подсветка для работы в условиях низкой освещённости без необходимости в задней подсветке.
• Щадящий для глаз дисплей: отсутствие мерцания и низкая эмиссия синего света для комфортного длительного просмотра.
• Широкий угол обзора: близкий к 180° просмотр с разных позиций.
• Тач‑функция: интегрированная емкостная сенсорная панель для точного и отзывчивого взаимодействия.
• Компактность и лёгкость: небольшой форм‑фактор для интеграции в устройства с ограниченным пространством.
• Гибкие интерфейсы: поддерживает SPI, I²C и другие стандартные интерфейсы для интеграции в систему.

Преимущества

• Отличная читаемость в разных условиях благодаря сочетанию отражающей технологии E Ink и фронтальной подсветки.
• Снижение утомляемости глаз и комфорт при длительном использовании за счёт отсутствия мерцания и низкой эмиссии синего света.
• Улучшенное взаимодействие с пользователем посредством емкостного тач‑панеля.
• Простота интеграции в компактные или портативные изделия.
• Энергоэффективность и долгий срок службы, подходящие для приложений с низкими требованиями к обслуживанию.

Производство и склад

• Статус производства: В производстве
• Количество на складе: 10 штук

Механические данные
NO. | ITEM | SPECIFICATION | UNIT
1 | Dot Matrix | 416(H)×240(V) | -
2 | Screen Size | 3.7 | Inch
3 | Pixels Per Inch | 130 | -
4 | ActiveArea | 81.536(H)×47.04(V) | mm
5 | Pixel Pitch | 0.196×0.196 | mm
6 | TFT Area | 92.99(H)×53.00(V) | mm
7 | Outline Dimension | 128.99(H)×53.00(V)×0.912(D) | mm
8 | Pixel Configuration | Square | -
9 | Driver IC | SEE370 | -
10 | Module Weight | TBD±10% | Gram

Настройка и примечания по интеграции

• Интеграция тач‑панели: емкостная панель может быть добавлена; могут потребоваться изменения окантовки и аксессуаров.
• Пользовательский драйвер экрана: возможен для специальных требований; требует навыков программирования и знаний в области технологий отображения.
• Интеграция подсветки: E‑paper — отражающий тип и обычно не требует задней подсветки; модуль включает фронтальную подсветку для чтения в условиях низкой освещённости.
• Аппаратный дизайн: проекты с тач‑функцией могут требовать индивидуальной разводки PCB и специальных инструментов проектирования.

Производитель
Производитель соответствует международным стандартам качества. Более 10 лет на рынке. Прямой поставщик с завода, обеспечивающий конкурентные цены и высокую добавленную стоимость.

Характеристики / технические спецификации

• Модель: TYKEGM037001T01
• Разрешение: 416(H)×240(V)
• Размер экрана: 3.7 inch
• PPI: 130
• Активная область: 81.536(H)×47.04(V) mm
• Шаг пикселя: 0.196×0.196 mm
• Площадь TFT: 92.99(H)×53.00(V) mm
• Габариты: 128.99(H)×53.00(V)×0.912(D) mm
• Конфигурация пикселей: Square
• Driver IC: SEE370
• Вес модуля: TBD±10% g
• Интерфейсы: SPI, I²C и другие поддерживаемые интерфейсы
• Тач: опция интегрированного емкостного тач‑панеля
• Фронтальная подсветка: встроенная низкопотребляющая фронтальная подсветка
• Угол обзора: Близок к 180°
• Типичные применения: Умные этикетки, портативные приборы, переносные записные устройства
