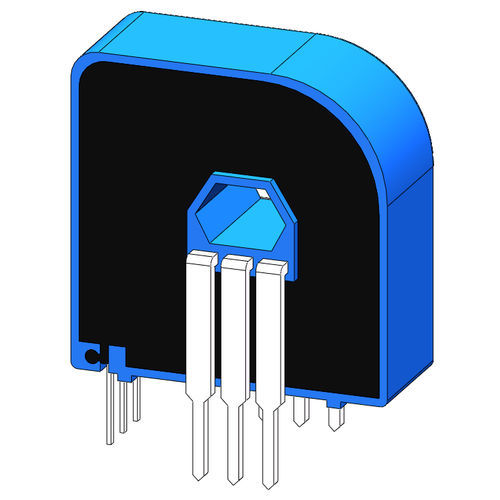

Токоприемник с эффектом Холла с открытым контуром SCK23D

PCBDCAC

Детали продукта
Датчик тока с открытым контуром на эффекте Холла серии SCK23 - это новое поколение датчиков тока с открытым контуром, основанных на принципе эффекта Холла. Он может точно измерять постоянный, переменный и импульсный ток, а также другие различные нерегулярные формы волн в условиях электрической изоляции. Монтаж на печатную плату и одно питание, продукт залит импортной смолой, которая обеспечивает отличную теплопроводность и масштабируемость. Высокопроизводительное ядро минимизирует остаточный магнетизм, все электронные компоненты импортированы.

Технические параметры

• Номинальный входной ток (Ipn): ±6AT, ±10AT, ±25AT, ±50AT
• Диапазон измерения (Ip): до 100AT
• Максимальное сопротивление нагрузки Rmax: ≥10kΩ
• Выходное напряжение: 2,5 В ±2 В
• Рабочее напряжение: DC +5V(±5%)
• Точность @ Ta=25°C: ±0,5%
• Линейность @ Ta=25°C: ±0,5%
• Выдерживаемое напряжение: 3,0kVrms/50Hz/min
• Смещение напряжения: 2,5В <±1%
• Температурные характеристики смещения: < ±0,05%/°C
• Температурные характеристики смещения напряжения: < ±0,1%/°C
• Гистерезисное смещение: <±5mV
• Время отклика: < 5uS
• Потребление тока: <±15mA
• Рабочая температура: -40~+80°C
• Температура хранения: -40~+85°C

Примечания

• Ошибка размера: ±0,5мм
• Первичное отверстие: ◇4,4*6,6мм
• Крепежное отверстие: φ4,5мм
• Выход выводов, расстояние 2,54*2мм
• Направление индикации IP - это положительное направление тока
• Температура первичного проводника не должна превышать 105°C
• Неправильная проводка может повредить датчик

Характеристики / Технические спецификации

• Датчик тока с открытым контуром на эффекте Холла
• Монтаж на печатную плату
• Измеряет постоянный, переменный, импульсный и нерегулярный токи
• Электрическая изоляция
• Одно питание: DC +5V (±5%)
• Заливка импортной смолой для теплопроводности и масштабируемости
• Минимальный остаточный магнетизм
• Импортированные электронные компоненты
• Номинальный входной ток: ±6AT, ±10AT, ±25AT, ±50AT
• Диапазон измерения: до 100AT
• Точность: ±0,5%
• Линейность: ±0,5%
• Выдерживаемое напряжение: 3,0kVrms/50Hz/min
• Рабочая температура: -40~+80°C
• Температура хранения: -40~+85°C
