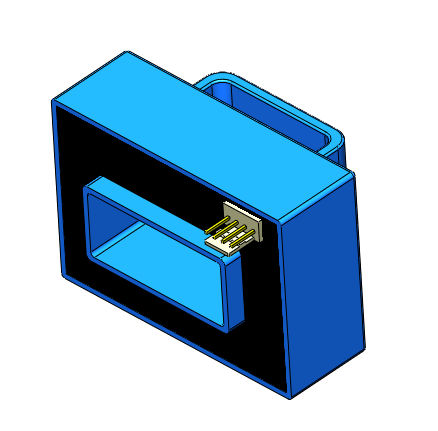

Токоприемник с эффектом Холла с открытым контуром SCK35
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- с эффектом Холла с открытым контуром
- Первичный ток
3 000 A
Описание
Детали продукта
Чертеж и размеры (мм)
Примечания
Технические характеристики / Особенности
- Основан на принципе измерения эффекта Холла, режим открытого контура.
- Изоляционное напряжение между первичной и вторичной обмотками превышает 3000VAC.
- Может измерять постоянный, переменный ток, импульсы и различные нерегулярные формы волн в изолированных условиях.
- Динамические характеристики (di/dt и время отклика) оптимальны, когда шина полностью заполнена первичными перфорациями.
Чертеж и размеры (мм)
- См. изображение чертежа размеров (предоставлено ниже в разделе изображений).
Примечания
- Ошибка размера: ±1мм
- Первичное отверстие: □ 41.5*17.5мм
- Крепежное отверстие: φ4.5мм*2
- Выходной терминал SCK35: Molex 5045-04AG
- Выходной терминал SCK35T: 2EDGVC-5.08-4P
- Соединительный разъем SCK35T: 2EDGK-5.08-4P
- Направление индикации IP соответствует положительному направлению тока
- Температура первичного проводника не должна превышать 105°C
- Неправильная проводка может повредить датчик
Технические характеристики / Особенности
- Токовый датчик Холла с открытым контуром
- Серия: SCK35
- Изоляционное напряжение: >3000VAC
- Первичное отверстие: 41.5 x 17.5 мм
- Выходной терминал: Molex 5045-04AG (SCK35), 2EDGVC-5.08-4P (SCK35T)
- Крепежные отверстия: 2 x φ4.5мм
- Рабочая температура (первичный проводник): ≤105°C
