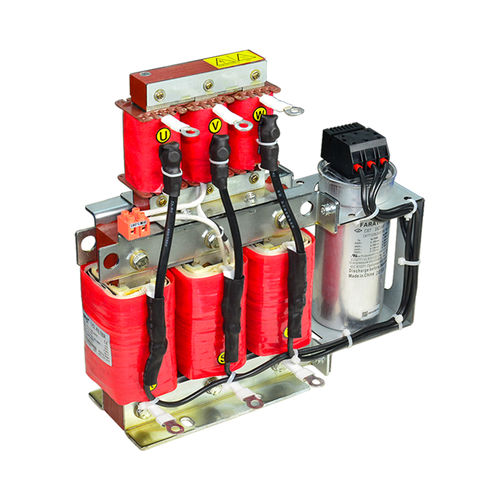

Электронный фильтр нижних частот SKS-LCL-0052-4A5/05

пассивного типатрехфазовыйдля солнечной панели

Описание LCL Filter: Фильтр LCL предназначен для решения проблемы гармонического напряжения в сети, преобразования формы волны напряжения ШИМ в чистую синусоиду, снижения искажений в электросети. Убедитесь, что вся система функционирует хорошо. Фильтр LCL также имеет ограничение для гармоник тока. Особенности LCL фильтра: Улучшение качества электроэнергии для преобразователя с активным питанием (AIC) Высокое ослабление частоты импульсов на стороне сети Встроенные демпфирующие резисторы для подавления колебаний тока Степень защиты: IP00 Возможны модификации в соответствии со специфическими требованиями заказчика Конструкция соответствует сертификации CE Технические данные и условия измерения фильтра LCL: Номинальное напряжение : 400 В переменного тока (50/60 Гц) Номинальный ток : При номинальной температуре 50 °C1) Испытательное напряжение: 2240 В постоянного тока, 2 с (линия/линия), 2720 В постоянного тока, 2 с (линии/корпус) Перегрузочная способность: 1,5 x номинальный ток в течение 3 мин в час Преобразователь с активной подачей (AIC)/ Несущая частота преобразователя частоты: 2 кГц ... 8 кГц Частота двигателя: 0 Гц ... 100 Гц Длина кабеля двигателя: менее 150 м Шум: прибл. 72 дБ Климатическая категория (IEC 60068-1): 25/100/21 Клеммы： Клеммные колодки с защитой от пальцев (от 16 A до 66 A) Сборные шины для реакторов AIC и линейных реакторов (от 100 A до 400 A) Применение фильтра LCL: Преобразователь с активной подачей (AIC), четырехквадрантный преобразователь частоты, фотоэлектрические преобразователи и другие новые энергетические приложения, требующие преобразователей сетевого типа.
