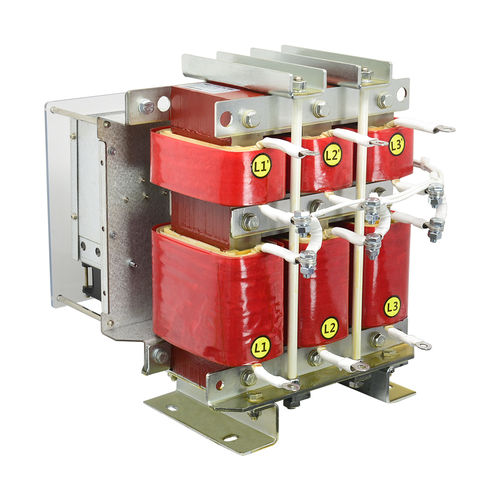

Описание фильтра LCL:
LCL фильтр в основном используется для смягчения гармоник на четырехквадрантном преобразователе частоты и обратной связи части энергосистемы, для обеспечения нормальной работы всей системы.
Особенности LCL фильтра :
Улучшение качества электроэнергии для преобразователя с активным питанием (AIC)
Высокое ослабление частоты импульсов на стороне сети
Встроенные демпфирующие резисторы для подавления колебаний тока
Степень защиты: IP00
Возможны модификации в соответствии со специфическими требованиями заказчика
Для естественного воздушного охлаждения
Конструкция соответствует сертификации CE
Технические данные и условия измерения LCL Filter:
Номинальное напряжение : 400 В переменного тока (50/60 Гц)
Номинальный ток : При номинальной температуре 50 °C1)
Испытательное напряжение: 2240 В постоянного тока, 2 с (линия/линия), 2720 В постоянного тока, 2 с (линии/корпус)
Перегрузочная способность: 1,5 x номинальный ток в течение 3 мин в час
Преобразователь с активной подачей (AIC)/ Несущая частота преобразователя частоты: 2 кГц ... 8 кГц
Частота двигателя: 0 Гц ... 100 Гц
Длина кабеля двигателя: менее 150 м
Шум: прибл. 72 дБ
Климатическая категория (IEC 60068-1): 25/100/21
Клеммы:
Клеммные колодки с защитой от пальцев (от 16 A до 66 A)
Сборные шины для реакторов AIC и линейных реакторов (от 100 A до 400 A)
Применение LCL Filter:
Активный преобразователь входного сигнала для: Лифты, Испытательные стенды, Центрифуги
---
