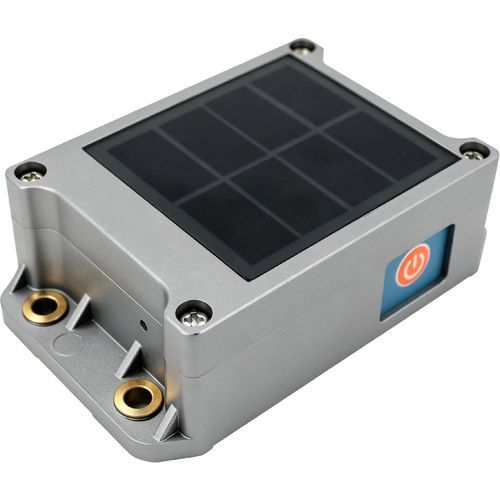

Легкий датчик определения курса и месторасположения BDA450

Описание продукта
BDA450 — динамический датчик ориентации с Bluetooth-выходом, предназначенный для промышленных и мобильных платформ, требующих точных данных об ориентации в реальном времени. Устройство объединяет трёхосевые акселерометры, трёхосевые гироскопы, температурную компенсацию и фильтрацию Калмана для стабильной выдачи крена, тангажа и азимута, а также необработанных данных акселерометра и гироскопа. Bluetooth 5.1 (BLE) с BLE DFU обеспечивает беспроводную передачу данных и обновление прошивки. Устройство поддерживает солнечное питание или питание от батареи и размещено в корпусе из PPS с защитой IP67 для работы в полевых условиях.

Ключевые характеристики

• Низкий уровень шума
• Беспроводной выход Bluetooth 5.1 (BLE) с DFU-обновлением прошивки
• Солнечное питание / длительная работа от аккумулятора
• Реальное время 3D-измерения динамической ориентации
• Максимальная частота обновления: 100 Гц
• Высокая стабильность дрейфа и температурная компенсация

Область применения

• Выравнивание и управление инженерной техникой
• Мониторинг мостов и дамб
• Управление уровнем прецизионных приборов
• Управление углом в медицинских устройствах
• Навигация по ориентации для буровых установок в грунте
• Измерение и выверка железнодорожной колеи
• Определение ориентации машин по наклону
• Мониторинг наклона и устойчивости геологических приборов

Габариты

• Размер корпуса: L96 × W59.5 × H31 мм
• Монтажный размер: L83 × W31 × H6 мм
• Крепление: 4 × винта M5

Характеристики (таблица)
Модель: BDA450
Диапазон измерений: Крен ±180°, Тангаж ±90°, Азимут ±180° (начальное значение при включении = 0°)
Измеряемые оси: X / Y / Z
Статическая точность крена и тангажа (@25℃): ±0.05°
Динамическая точность крена и тангажа (rms @25℃): ±0.1°
Диапазон гироскопа: ±300°/с
Стабильность нулевого смещения гироскопа (сглаживание 10 с): 8.5°/ч
Угловой случайный дрейф гироскопа (Allan): 0.25°/sqrt(h)
Диапазон акселерометра: ±8 g
Стабильность смещения акселератора (среднее 10 с): 0.1 mg
Неустойчивость смещения акселератора (Allan): 0.005 mg
Случайный дрейф скорости (Allan): 0.005 m/s/sqrt(h)
Температурный коэффициент нулевой точки (-20~70℃): ±0.01°/℃
Температурный коэффициент чувствительности (-20~70℃): ≤100 ppm/℃
Время включения: ≤3.5 с
Время отклика: 0.01 с
Электромагнитная совместимость: Согласно EN61000 и GBT17626
Чувствительность приёма: -96 dBm
Выходная мощность передатчика: 8 dBm
Дальность Bluetooth: до 50 м (на открытой местности, без препятствий)
Диапазон Bluetooth: 2405–2480 MHz (16 каналов)
Время работы (при полной зарядке батареи): ~20 дней (25℃, 8 ч работы/день, 16 ч в спящем режиме)
Сопротивление изоляции: ≥100 MΩ
Ударопрочность: 100 g @ 11 ms трёхосно (полусинус)
Виброустойчивость: 10 grms, 10–1000 Hz
Степень защиты: IP67
Материал корпуса: PPS пластик
Вес: ≤230 г (без кабеля)

Технические спецификации

• Модель: BDA450
• Выход: Bluetooth 5.1 (BLE), обновление прошивки BLE DFU
• Частота обновления: до 100 Гц
• Измеряемые оси: X/Y/Z — Roll/Pitch/Azimuth
• Статическая точность (Roll & Pitch @25℃): ±0.05°
• Динамическая точность (Roll & Pitch rms @25℃): ±0.1°
• Гироскоп: ±300°/с; стабильность нулевого смещения: 8.5°/ч; ARW: 0.25°/sqrt(h)
• Акселерометр: ±8 g; стабильность смещения: 0.1 mg; неустойчивость смещения: 0.005 mg
• Температурные коэффициенты: ноль ±0.01°/℃; чувствительность ≤100 ppm/℃
• Мощность TX Bluetooth: 8 dBm; чувствительность RX: -96 dBm; диапазон: 2405–2480 MHz
• Дальность Bluetooth: до 50 м на открытой местности; в линию прямой видимости типично ~40 м в некоторых условиях
• Время включения ≤3.5 с; время отклика 0.01 с; автономность батареи ~20 дней (типично)
• Степень защиты: IP67; изоляция ≥100 MΩ
• Удар/вибрация: 100 g @11 ms удар; 10 grms 10–1000 Hz вибрация
• Корпус: PPS пластик; Вес ≤230 г (без кабеля)
• Габариты: Корпус L96×W59.5×H31 мм; Установка L83×W31×H6 мм; Крепление 4×M5 винта
