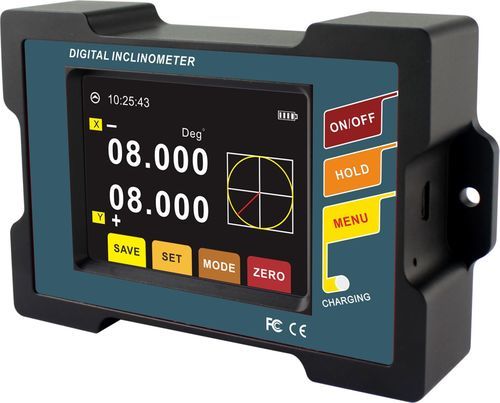

Наклономер XY DMI8 series

USBVirtual COM portMEMS

Общее описание
Электронные инклинометры DMI815 (одноосный) и DMI825 (двухосный) от Rion Technology предназначены для точного измерения и контроля угла на промышленном оборудовании. Применяется микромеханическая сенсорика с двухъядерным измерением и компенсацией по Y‑оси для стабильности по X‑оси. Алгоритмы температурной компенсации и интерливинга обеспечивают долгосрочную стабильность и повторяемость.

Основные характеристики

• Точность измерения: <0,005° (зависит от варианта)
• Угловое разрешение: 0,001°
• Диапазон измерения: ±15° или ±30° (вариант модели)
• Три режима измерения: угол, °/′/″, mm/m
• Функция хранения данных и настраиваемый угол тревоги
• 64‑цветный ночной LCD, USB‑выход данных (USB 1.1 виртуальное последовательное устройство)
• Аккумулятор 3,7 В — время работы ~11 ч, заряд ~5 ч
• Корпус из анодированного алюминия, степень защиты IP54

Области применения

• Выравнивание и контроль угла платформ и промышленного оборудования
• Позиционирование угла подъемных столов и приводов
• Интеграция для выравнивания медицинского оборудования и промышленных измерительных систем

Технические данные (кратко)

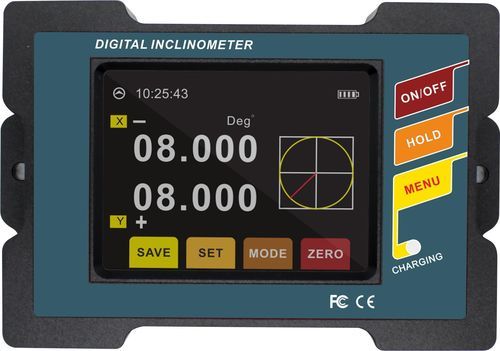

• Модели: DMI815 (одноосный) | DMI825 (двухосный)
• Угловой диапазон: ±15° / ±30° (вариант)
• Точность (полный диапазон): <0,005° или <0,01° (в зависимости от модели)
• Разрешение: 0,001°
• Режим mm/m: 267 / 577 mm/m; точность 0,1 / 0,2 mm/m; разрешение 0,02 mm/m
• Повторяемость: 0,003°
• Дисплей: 64‑цветный LCD (область L57.6 × W43.2 мм)
• Выход данных: USB 1.1 (виртуальный COM); ПО для ПК: приложение VC
• Ударопрочность: 10g @11ms (3 оси); вибрационное воздействие 10grms (10–100 Гц)
• Защита: IP54; Температура работы: -10°C до +70°C; Влажность: 85% RH
• Материал: анодированный алюминиевый сплав; Размеры: 117 × 75 × 27 мм; Вес: ~300 г

Габариты

• Размер корпуса: L117 × W75 × H27 мм
• Установочные размеры: L107 × H4 мм
• Крепление: 2 × винта M4

Характеристики

• Оси измерения: одноосный (DMI815) / двухосный (DMI825)
• Режимы: угол, °/′/″, mm/m
• Дисплей: 64‑цветный LCD с ночным режимом
• Питание: встроенный аккумулятор 3,7 В; заряд ~5 ч; работа ~11 ч
• Подключение: стандартный USB‑разъем (зарядка); USB 1.1 виртуальный COM
• Окружающая среда: -10°C до +70°C; 85% RH; IP54
• Механика: анодированный алюминий, испытывался на удары
• Типичные применения: выравнивание платформ, юстировка подъемных столов, интеграция в измерительные цепочки
