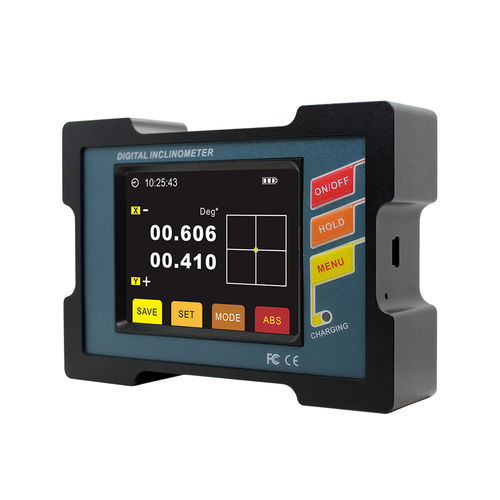

Наклономер 2 оси DMI810/DMI820

USBMEMSемкостный

Общее описание
DMI810/DMI820 — цифровой инклинометр с дисплеем, предназначенный для контроля и измерения углов в промышленных условиях. Использует принцип микромеханического управления и двухъядерный измерительный блок, что обеспечивает компенсацию X/Y, интерливовую компенсацию угла и компенсацию температурных дрейфов для долговременной стабильности измерений. Поддерживает одно- и двухосное измерение, диапазон до ±30°, разрешение 0,001°, точность <0,005° (полный диапазон). Имеются магнитные крепления с боковой и нижней стороны, функция хранения данных и несколько режимов измерения.

Ключевые характеристики

• Точность (лучшая): <0,005°
• Повторяемость: 0,003°
• Разрешение угла: 0,001°
• Макс. диапазон: ±30° (зависит от модели)
• Переключение абсолютного/относительного измерения
• Функция хранения данных
• Двойная опорная магнитная установка (бок/низ)
• Автоматическая интерливовая компенсация угла
• Калибровка ZERO пользователем
• Настраиваемая аварийная величина угла
• Встроенная перезаряжаемая промышленная батарея (3.7V)
• 64-цветной подсветкой ЖК-дисплей
• Класс защиты IP54
• Двойные единицы отображения ° / mm/m
• Опциональная частота фильтрации
• Три режима измерения (угол, DMS, mm)

Области применения

• Строительство
• Проверка четырёх колёс автомобиля
• Измерение уклонов дорог
• Монтаж машин
• Монтаж трубопроводов
• Промышленные платформы
• Испытания поворотных столов
• Обнаружение угла панорамных/пан-устройств
• Производственные приспособления и оснастка

Технические характеристики
Параметр | DMI810 | DMI820 | Ед.
Ось измерения | Одноосный | Двухосный | —
Диапазон углов | ±15° / ±30° | ±15° / ±30° | °
Точность угла (полный диапазон) | <0,005 (зависит от диапазона) | <0,01 (зависит от диапазона) | °
Разрешение угла | 0,001 | 0,001 | °
Диапазон mm/m | 267 | 577 | mm/m
Точность mm/m | 0,1 (DMI810) / 0,2 (DMI820) | 0,1 (DMI810) / 0,2 (DMI820) | mm/m
Разрешение mm/m | 0,02 | 0,02 | mm/m
Повторяемость | 0,003 | 0,003 | °
Режимы измерения | Угол, DMS, mm/m | Угол, DMS, mm/m | —
Температура эксплуатации | -10℃…+70℃ | -10℃…+70℃ | ℃
Влажность эксплуатации | 85%RH | 85%RH | —
Питание | 3,7V перезаряжаемая батарея | 3,7V перезаряжаемая батарея | —
Время зарядки | 5 ч | 5 ч | ч
Время работы | 11 ч | 11 ч | ч
Выход данных | USB2.0 (виртуальный COM) | USB2.0 (виртуальный COM) | —
ПО | Приложение VC | Приложение VC | —
Разъем | Стандартный USB, с зарядкой | Стандартный USB, с зарядкой | —
Виброустойчивость | 10g@11ms, трехосный (полусинус) | 10g@11ms, трехосный (полусинус) | —
Ударная стойкость | 10grms, 10–100Hz | 10grms, 10–100Hz | —
Класс защиты | IP54 | IP54 | —
Материал корпуса | Анодированный алюминий | Анодированный алюминий | —
Дисплей | 64-цветный подсвет. ЖК | 64-цветный подсвет. ЖК | —
Видимая область | L57.6×W43.2mm | L57.6×W43.2mm | mm
Габариты | L109×W77×H27mm | L109×W77×H27mm | mm
Масса | ≤350g | ≤350g | g

Примечания / технические моменты

• Модель: DMI810 / DMI820 (одно-/двухосные версии и варианты диапазонов)
• Принцип измерения: микромеханическое управление, двухъядерный блок, алгоритмы интерполяции и температурной компенсации
• Диапазон до ±30° в зависимости от модели
• Разрешение 0,001°; повторяемость 0,003°; лучшая точность <0,005° для некоторых диапазонов
• Отображение mm/m: типично 267 или 577 mm/m в зависимости от модели
• Дисплей: 64-цветный подсвет. ЖК, видимая область L57.6×W43.2mm
• Питание: 3,7V перезаряжаемая батарея, заряд ≈5 ч, работа ≈11 ч
• Данные: USB2.0 виртуальный COM, ПО VC в комплекте
• Корпус/условия: анодированный алюминий, IP54, вибро- и ударопрочный
• Крепление: мощные магниты сбоку и снизу (двойная опорная поверхность)
