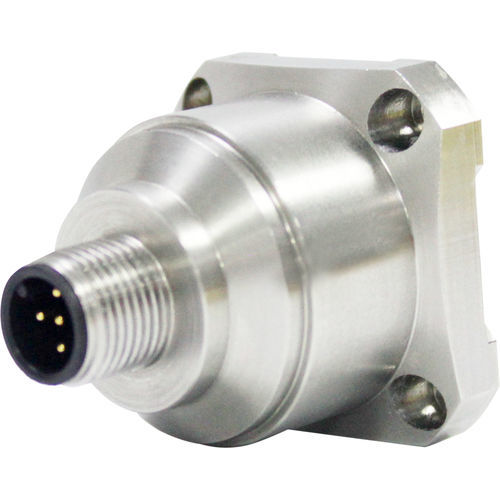

Акселерометр 3 оси AKF390

кварцевыйемкостныйMEMS

Описание продукта
AKF390 — трёхосный MEMS ёмкостный акселерометр с аналоговым выходом напряжения (0–5 В). Предназначен для промышленных измерений вибрации и ударов; включает кремниевый MEMS‑чип, низкопотребляющий ASIC для формирования сигнала, микроконтроллер для хранения компенсационных значений и датчик температуры. Заводская калибровка обеспечивает стабильный дрейф смещения, низкое потребление и надёжную работу в условиях окружающей среды; корпус IP67, разъём M12 промышленного стандарта.

Ключевые характеристики

• Оси измерения: X, Y, Z (трёхосный)
• Выход: 0–5 В аналоговый
• Выбираемые диапазоны: ±2, ±4, ±8, ±10, ±20, ±40 g
• Чувствительность: от 1250 mV/g (±2 g) до 62,5 mV/g (±40 g)
• Частотная характеристика: тип. 500 Гц; полоса (3 дБ) до 1000 Гц
• Температура эксплуатации: -40 °C…+85 °C
• Питание: 9–36 VDC; потребление < 60 mA @ 12 VDC
• Устойчивость к ударным нагрузкам и скорость восстановления соответствуют требованиям испытаний
• Класс защиты: IP67; разъём: M12

Области применения

• Мониторинг дорожных катков и уплотнительной техники
• Мониторинг состояния мостов
• Мониторинг транспортных систем, анализ дорожного основания и обнаружение дефектов на высокоскоростных железных дорогах

Технические параметры

• Модель: AKF390
• Тип: трёхосный MEMS ёмкостный акселерометр, аналоговый выход напряжения
• Диапазоны: ±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• Примеры чувствительности: 1250 / 625 / 312.5 / 250 / 125 / 62.5 mV/g
• Разрешающая способность (1 Гц): < 1 mg (все диапазоны)
• Нелинейность: тип. < 0.5–1 % FS в зависимости от диапазона
• Плотность шума: 21–86.6 μg/√Hz в зависимости от диапазона
• Ударостойкость: указана в паспорте; восстановление < 1 ms по определённому испытанию
• Надёжность: MIL‑HDBK‑217, Grade 2

Размеры

• Корпус: 34.3 × 34.3 × 38.5 мм
• Установочный размер: 25.5 × 25.5 × 1.5 мм
• Крепёжные винты: 4 × M3
• Магнитное основание: 34.23 × 34.23 × 8.1 мм; L‑образная адаптерная пластина: 36 × 44 × 15 мм
• Вес: датчик 82 г; магнитная база 48 г; адаптер 20 г
