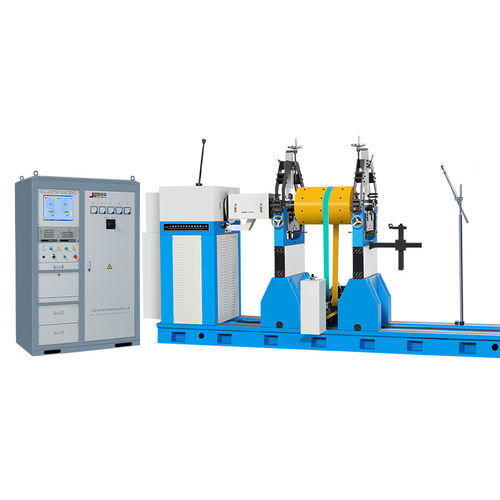

Горизонтальный стабилизатор PHS-10000H

с жестким подшипникомручнойдля махового колеса

Применение Эта машина широко используется для обнаружения дисбаланса механических вращающихся частей крупных двигателей, резиновых валков, водяных насосов, центрифуг, вентиляторов, коленчатых валов и т.д. Особенности Использует режим двойного привода с универсальным шарниром/ременным приводом. Привод с универсальным шарниром может передавать больше мощности и работать более плавно. Ременной привод обеспечивает качество и точность балансировки детали, а также обладает характеристиками удобной загрузки и разгрузки, быстрого запуска и высокой эффективности работы. Применимо к крупным заготовкам Технические данные вкратце PHS-10000H PHS-15000H PHS-20000H PHS-30000 Диапазон массы заготовки (кг) 10000 15000 20000 30000 Максимальный диаметр заготовки (мм) Φ2400 Φ2800 Φ2800 Φ3000 Расстояние между двумя опорными подшипниками (мм) Мин 320 Мин 450 Мин 600 Мин 600 Диапазон диаметра шейки заготовки (мм) Φ60~400 Φ60~400 Φ60~400 Φ80~500 Максимальное расстояние между приводным фланцем и правой опорой подшипника (мм) 4000 4200 5200 6000 Скорость вращения главной оси (об/мин) 133,255,396, 634,970 138,237,396, 644,1000 138,237,396, 644,1000 138,237,396, 644,1000 Мощность двигателя (кВт) 22 30 55 75 Крутящий момент вала с универсальным шарниром (Н·м) 2250 2250 5000 7800 Длина станины (мм) 5500 6000 7000 8000 Минимально достижимое остаточное несбалансированное количество (emar) ≤0.5г· мм/кг ≤0.5г· мм/кг ≤1г· мм/кг ≤1г· мм/кг Применимо к огромным заготовкам Технические данные вкратце PHS-50000 PHS-80000 PHS-100000 Диапазон массы заготовки (кг) 50000 80000 100000 Максимальный диаметр заготовки (мм) Φ3600 Φ4000 Φ4200 Расстояние между двумя опорными подшипниками (мм) Мин 600 Мин 600 Мин 600 Диапазон диаметра шейки заготовки (мм) Φ80~560 Φ80~560 Φ100~650 Максимальное расстояние между приводным фланцем и правой опорой подшипника (мм) 7000 7500 9500 Скорость вращения главной оси (об/мин) 138,235,348,505, 729,955 138,235,348,505, 729,955 124,187,255,373,473,627, 853,1588 Мощность двигателя (кВт) 110 160 200 Крутящий момент вала с универсальным шарниром (Н·м) 10000 15000 18000 Длина станины (мм) 9000 10000 12000 Минимально достижимое остаточное несбалансированное количество (emar) ≤1г· мм/кг ≤1г· мм/кг ≤1г· мм/кг 1) Преобразование частоты 2) Можно добавить до 75-180 3) Можно добавить до 120~240 4) Бесступенчатое регулирование скорости - Применение: Обнаружение дисбаланса для крупных вращающихся частей - Режим двойного привода: Универсальный шарнир и ременной привод - Высокая передача мощности и плавная работа - Высокое качество и точность балансировки - Удобная загрузка/разгрузка, быстрый запуск, высокая эффективность - Применимо для крупных и огромных заготовок
