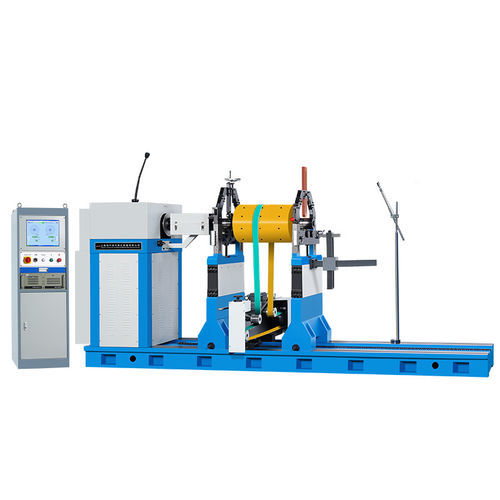

Горизонтальный стабилизатор PHS-3000H

с жестким подшипникомручнойдля вентилятора

ПрименениеЭтот станок широко используется для определения дисбаланса механических вращающихся частей двигателей среднего размера, резиновых роликов, водяных насосов, центрифуг, вентиляторов, коленчатых валов и т.д.ХарактеристикаПрименяет режим двойного привода универсальный шарнир/ременная передача. Универсальный привод может передавать большую мощность и работать более плавно. Ременной привод обеспечивает качество и точность балансировки заготовки, а также обладает такими характеристиками, как удобство загрузки и выгрузки, быстрый запуск и высокая эффективность работы.Применяется для средних заготовокТехнические данные с первого взглядаPHS-1000HPHS-2000HPHS-3000HPHS-5000Масса заготовки (кг)1000200030005000Макс. диаметр заготовки (мм)Φ1600Φ1900Φ2100Φ2400Расстояние между двумя опорными подшипниками (мм)Min 60Min 60Min 60Min 320Диаметр цапфы Диаметр заготовки (мм)Φ25~1203)Φ25~1203)Φ25~1203)Φ40~380Максимальное расстояние между ведущим фланцем и правой опорой подшипника (мм)1600190019002500Скорость вращения главной оси (об/мин)600,10954)485,8184)133,255,396.634,9704)133,255,396,634,9704)Мощность двигателя (кВт)41)7.51)7.51)151)Крутящий момент на валу универсального шарнира (Н-м)2503007001250Длина станины (мм)2500300030004000Мин. достижимая величина остаточного дисбаланса (emar)≤0.5g- mm/kg≤0.5g- mm/kg≤0.5g- mm/kg≤0.5г-мм/кг1) Преобразование частоты2) Можно добавить к 75-1803) Можно добавить к 120~2404) Бесступенчатая регулировка скоростиДва режима привода: универсальный шарнир и ременная передачаВысокое качество балансировки и точностьУдобная загрузка/разгрузкаБыстрый запускВысокая эффективность работыПрименяется для двигателей среднего размера, резиновых роликов, водяных насосов, центрифуг, вентиляторов, коленчатых валовТехнические характеристикиМасса обрабатываемой детали: до 5000 кгМакс диаметр обрабатываемой детали: до Φ2400 ммРасстояние между двумя опорными подшипниками: Min 60 мм (Min 320 мм для PHS-5000)Диаметр цапфы: Φ25~120 мм (Φ40~380 мм для PHS-5000)Максимальное расстояние между ведущим фланцем и правой опорой подшипника: до 2500 ммСкорость вращения: до 1095 об/мин (зависит от модели)Мощность двигателя: до 15 кВтМомент на валу универсального шарнира: до 1250 Н-мДлина станины: до 4000 ммМин. достижимая величина остаточного дисбаланса: ≤0,5 г-мм/кг
