Конвейер перемещает паллету под поворотным рычагом. Устройство для нанесения верхней крышки перемещается вниз до уровня паллеты, разматывается и разрезает материал верхней крышки. Наносится пленка, и устройство возвращается в исходное положение. Стабилизаторная пластина опускается до контакта с грузом. Закрепление пленки происходит автоматически с помощью рычага. Поворотный рычаг начинает наносить пластиковую пленку вокруг поддона. Каретка катушки регулярно движется вверх, так что поддон обертывается по спирали.
Особенности

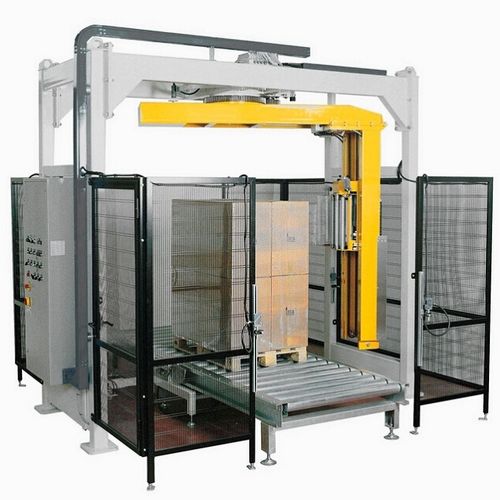

Автоматический обмотчик поддонов с поворотной рукой управляется системой PLC, включая главный двигатель, поворотную руку, каретку пленки, конвейер, защитные рельсы и панель управления. поворотная рука может работать вокруг груза с помощью рабочей операции, легко загружать и разгружать. Когда груз помещен на конвейер, он автоматически перемещается на станцию обмотки, а затем рука начинает вращаться автоматически. После обмотки груз перемещается на следующую станцию
Технические параметры
Режим работы: автоматический
Грузы в час: 10-30 паллеты
Скорость вращения: 10-14 об/мин переменная через инвертор.
Максимальный размер нагрузки: OD: 1400MM х Ширина: 1400 мм
Фильм (LLDPE): Толщина 0,25 мм, ширина 500 мм, вес 15 кг
Метод упаковки: Нижний, средний и верхний оберточные слои могут быть установлены от 0-99 ветров
Фильм Вагонная система
Пленочный материал: ширина 500 мм x 76 мм диам.
Сила - контроль: Регулируется отдельным двигателем
Многочисленные защитные устройства могут обеспечить безопасность оператора.
(например, белая петля на рисунке является защитным устройством от столкновений)
Механическая рука
Пневматическая система обрезки и протирания пленки
Режим зажима пленки: ножницы, как стержни захвата
Автоматическое зажимание материала для следующей упаковки.
---
