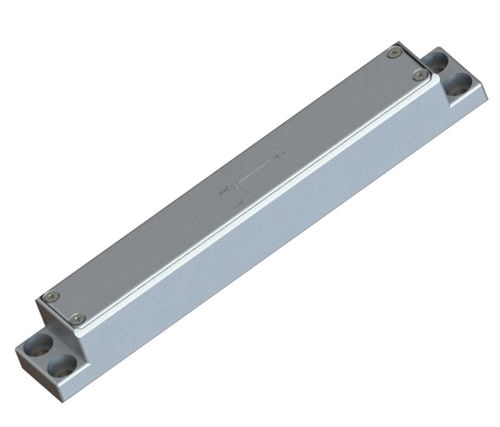

Гирокомпас ER-Gyro-19

Направляющий модуль MEMS для замены флюксгейта in-situ Введение ER-Gyro-19 оснащен высокоточным гироскопом MEMS с функцией самонаведения. Интегрируя в реальном времени данные 3-осевого гироскопа MEMS и 3-осевого акселерометра, он может реализовать динамическое и непрерывное измерение угла наклона скважины, угла наклона забоя инструмента и угла азимута. Устройство поддерживает измерения во время бурения, точечные и непрерывные измерения, позволяет быстро собирать данные о бурении, контролировать траекторию бурения, значительно сократить время измерений и существенно повысить эффективность работы. Это идеальное оборудование в области каротажа нефти и газа. Характеристики 1. Применяет новейшую технологию инерциальных измерений с трехосевым гироскопом MEMS и трехосевым акселерометром MEMS, заменяя датчик fluxgate на месте; 2. Перевернуть размер традиционных инструментов гироскопа, чрезвычайно мал, с диаметром всего 30 мм и длиной 120 мм, который может быть легко встроен в узкое пространство передней части, таких как трубка зонда; 3. Полностью твердотельный дизайн, отличная ударопрочность и виброустойчивость; 4. быстрое выравнивание за 30 с, точность по азимуту 1°, точное выравнивание за 90 с, точность по азимуту 0,5°; Угол измерения наклона скважины до 0,1°; точность угла наклона торца гироинструмента может достигать 1°/секL (L обозначает широту); 5. Измерение может производиться во время бурения или непрерывно; 6. Не подвержен влиянию магнитного поля; 7. С функцией самонаведения; 8. полная компенсация температурной калибровки 5~125°C, адаптация к экстремальным условиям окружающей среды. Применение 1) Каротажные инструменты/гироскопы для поиска севера; 2) Наведение и ориентация передового горного/бурового оборудования; 3) Поиск северного наклона нефти; 4) Измерение трубопроводов.
