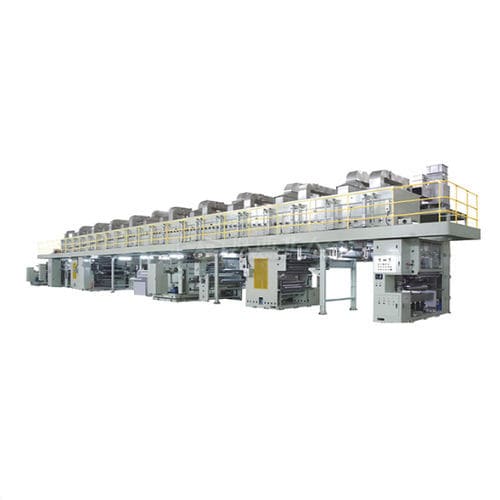

Машина для нанесения покрытий и ламинирования для ПЭТ-пленки

для электронного компонентас ламинированием

Обзор продукта
Машина для нанесения покрытий на электромагнитные экранирующие пленки от Shaanxi Beiren Printing Machinery — это непрерывная линия для нанесения проводящих слоёв на гибкие подложки для производства EMI-экранирующих пленок. Система обеспечивает обработку широких вебов с точным контролем нанесения и длинной многозонной сушильной печью для стабильного отверждения проводящих составов.

Ключевые возможности
Линия принимает PET-подложки (одно- или двухслойные) и контролирует массу покрытия в широком диапазоне, охватывая применения от ультратонких потребительских пленок до тяжёлых промышленных экранирующих материалов. Опции нагрева и независимый контроль зон обеспечивают воспроизводимые результаты.

Особенности и преимущества

• Точное управление вебом и равномерность покрытия по всей ширине.
• Метод Micro-concave + Comma-лезвие позволяет получать влажную массу 10–150 g/m².
• 24 м печь (6 × 4000 мм) с шестью независимыми температурными зонами для предотвращения образования поверхностной корки и обеспечения правильного отверждения.
• Несколько методов нагрева (горячее масло, пар, горячий воздух, природный газ, электрический) для соответствия энергетической инфраструктуре предприятия.
• Скорость производства регулируется до 60 м/мин для балансировки производительности и качества покрытия.

Опции нанесения и сушки
Метод нанесения: Micro-concave + Comma-лезвие.
Диапазон влажной массы покрытия: 10–150 g/m².
Сушильная печь: 6 зон × 4000 мм = 24 000 мм в сумме; шесть независимых температурных зон для точного контроля.
Доступные методы нагрева/сушки:

• Нагрев горячим маслом — стабильные температурные профили.
• Паровой нагрев — энергоэффективный вариант.
• Нагрев горячим воздухом — обеспечивает быстрое испарение растворителя.
• Нагрев природным газом — опция в зависимости от энергетики объекта.
• Электрический нагрев — альтернативный вариант.

Почему стоит выбрать это решение
Система рассчитана на обеспечение равномерной проводимости, надёжной адгезии при последующей обработке (штамповка, ламинирование) и высокого качества поверхности, требуемого для критичных EMI-приложений, таких как гибкие печатные платы, автомобильные радары и датчики, медицинские устройства визуализации.

Применения

• Потребительская электроника: ультратонкие экранирующие пленки для смартфонов, носимых устройств и гибкой электроники.
• Автомобильная электроника: пленки для кабелей ECU, корпусов датчиков и радарных компонентов.
• Медицинское оборудование: широкополосные проводящие материалы для облицовки аппаратуры визуализации и других задач экранирования.

Качество и производство
Shaanxi Beiren внедряет онлайн-контроль качества для мониторинга консистенции покрытия, адгезии и дефектов поверхности. Прочная механическая конструкция и многолетний производственный опыт обеспечивают надёжную работу оборудования и воспроизводимые результаты производства.

Технические характеристики

• Базовый материал (первый): PET 50–100 μm
• Базовый материал (второй): PET 15–100 μm
• Скорость оборудования: до 60 м/мин
• Варианты ширины покрытия: 1350 мм / 1650 мм / 1950 мм
• Макс. диаметр размотки: Φ800 мм
• Макс. диаметр намотки: Φ800 мм
• Метод нанесения: Micro-concave + Comma-лезвие
• Диапазон влажной массы: 10–150 g/m²
• Конфигурация печи: 6 зон × 4000 мм = 24 000 мм в сумме
• Варианты нагрева: горячее масло / пар / горячий воздух / природный газ / электрический
