Вакуумная установка для нанесения покрытия

автоматическаядля автомобилестроениясухая

Обзор

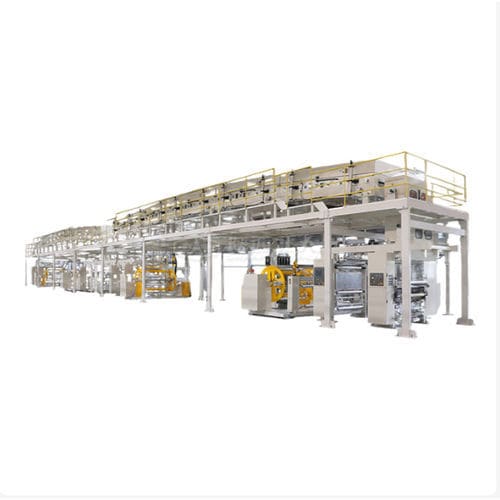

Промышленная линия для нанесения покрытий Shaanxi Beiren — это автоматический рулонный коутер, предназначенный для нанесения жидких, порошковых и вакуумных покрытий. Обеспечивает микронный контроль толщины слоя и рассчитана на высокопроизводительные производственные линии в контролируемой среде.

Характеристики

• Конструкция для чистых помещений: система очистки уровня «сто» для контроля загрязнений
• Намотка: двухпозиционная приёмка материала с нулевой скоростью для безморщинных сердечников
• Размотка: двухпозиционная конструкция с летающим ножом и пневмо-растяжным валом для автоматической быстрой смены рулонов
• Автоматическая обработка рулонов и управление натяжением для воспроизводимого трекинга полотна

Методы нанесения

• Микро-углублённая роликовая напыление
• Comma-роликовая напыление
• Щелевое экструзионное нанесение (slot-die)
• Reverse kiss нанесение
• Нанесение проволочной планкой (wire bar)
• Многоступенчатое роликовое нанесение

Ключевые области применения

• Автомобильное производство — грунт, базовое покрытие, лак на панелях кузова; электростатические вращающиеся распылители для поверхностей класса A
• Электроника и сборка PCB — конформные покрытия с точным маскированием разъёмов и критичных зон
• Батареи и новые источники энергии — slot-die нанесение электродных суспензий с допуском ±1 µm

Высокие эксплуатационные характеристики

• Прецизионное управление: ПЛК (PLC) с сенсорным экраном HMI для управления по рецептам
• Совместимость материалов: контактные части из нержавеющей стали 316L и уплотнения PTFE для агрессивных растворителей и абразивных суспензий
• Электростатические системы: повышают эффект оборачивания и коэффициент переноса для снижения потерь материала

Гарантия качества и испытания
Каждая машина проходит заводские приемочные испытания (FAT), включая проверку согласованности сухой толщины пленки (DFT), испытания адгезии cross-cut и функциональную проверку систем управления и безопасности.

Технические характеристики

• Диапазон вязкости — 1 cP до 50 000 cP
• Давление распыления — 2 до 7 бар
• Скорость транспортёра/полотна — до 10 м/мин
• КПД переноса — до 90% с электростатическими системами
• Материалы в контакте — нержавеющая сталь 316L, уплотнения PTFE
• Система управления — ПЛК (PLC) с сенсорным экраном HMI
• Безопасность и соответствие — директивы по машинам CE; ISO 12944 для защиты от коррозии

FAQ — основные моменты

• Текстура «апельсиновой корки»: обычно вызывается неправильной вязкостью или давлением распыления; скорректируйте вязкость покрытия, давление или время испарения растворителя
• График обслуживания: ежедневная промывка для систем на растворителях; проверка уплотнений и прокладок ежемесячно, замена примерно каждые 2 000 часов
• Смешивание вода/растворитель: обычно не рекомендуется, если машина не оснащена отдельными контурами и протоколами промывки
• Равномерность на сложных 3D-геометриях: достигается с помощью многосиных роботов и офлайн-программирования для сохранения расстояния и перпендикулярности пушки
• КПД переноса: зависит от метода (воздушное распыление 30–40%, электростатическое 65–90%)

Технические особенности

• Очистка: система очистки уровня «сто»
• Намотка/размотка: двойная станция с автоматической сменой рулона
• Варианты нанесения: ролик, slot-die, kiss, wire bar, многоступенчатый ролик
• Управление и мониторинг: управление рецептами, мониторинг DFT в реальном времени и сигналы тревоги
