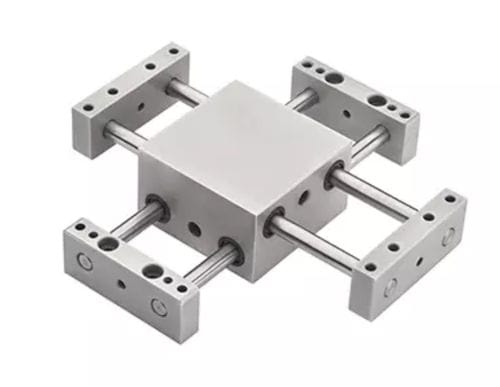

Направляющий стол EC 1525

Координатный стандартный стол на шарикоподшипниках предназначен для 2 перекрестных перемещений на 90°. Он основан на том же принципе, что и ES-1; опора для шарикоподшипников имеет два раза по 2 отверстия для шарикоподшипников. Конструкция Шарикоподшипниковая опора и 4 опоры вала изготовлены из серого чугуна, отшлифованного со всех сторон. Точность Расстояние между валами постоянно в пределах 5 мкм. Параллельность между крепежными основаниями и валами находится в пределах 10 мкм, в зависимости от качества выбранных валов и шарикоподшипников. Перпендикулярность составляет 10 мкм на 100 мм. Обозначение изделия - EC 1525 Наружный диаметр D - 0 Внутренний диаметр d - 0 Динамический фактор Y - 0.000000 Диаметр штифтов PB G - 5 Диаметр цековки W - 10 Диаметр винтового шлица V - 5.5 Диаметр фронтального отверстия PB t - 5 Диаметр фронтального отверстия PR T - 10 Диаметр отверстия в валу d - 15 Диаметр отверстий под подшипники D - 25 Высота перепада PB-PR Y - 2 Центральный распорный штифт PB A - 83 Центральное расстояние между отверстиями вала C - 60 Центровые отверстия подшипников по высоте X - 27 Винт с межосевым расстоянием PB B - 35 Высота F - 37 Высота PRC HC - 62 Общая высота блока H - 66 Отверстия в валах по высоте K - 19.5 Ширина L - 95 Длина держателя штанги PB - 16 Материал - GG Глубина Зенкер U - 5.5
