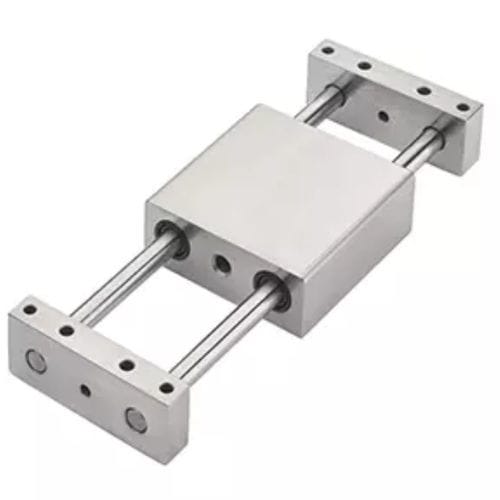

Точный направляющий стол ES1 2032

Стандартный стол с шарикоподшипниками типа ES-1 позволяет выполнять практически те же задачи, что и тип ES. Особенности - 4 шарикоподшипника собраны на одной опоре. - Продольное расстояние между SFERAX не регулируется. - Сборка проще. - Немного выше точность. Обозначение изделия - ES1 2032 Наружный диаметр D - 0 Внутренний диаметр d - 0 Динамический фактор Y - 0.000000 Диаметр штифтов PB G - 6 Диаметр цековки W - 11 Диаметр винтового шлица V - 6.5 Диаметр фронтального отверстия PB t - 5 Диаметр фронтального отверстия PR T - 10 Диаметр отверстия в валу d - 20 Диаметр отверстий под подшипники D - 32 Высота перепада PB-PR Y - 2 Центральное расстояние штифта PB A - 100 Центральное расстояние между отверстиями вала C - 70 Винт центрального расстояния PB B - 39 Высота F - 47 Блок общей высоты H - 49 Отверстия для вала высоты K - 49 Ширина L - 115 Держатель планки по длине PB - 20 Материал - GG Глубина Зенкер U - 6.5
