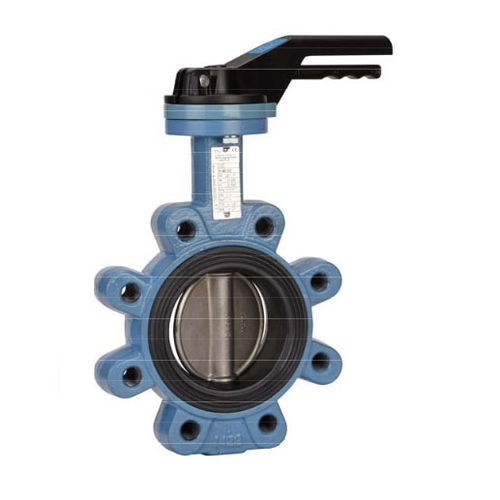

Клапан поворотный затвор 1163 series
с рычагомизоляционныйдля горячей воды

клапан поворотный затвор
клапан поворотный затвор
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
поворотный затвор
Привод
с рычагом
Функция
изоляционный
Проводимые вещества
для горячей воды, для морской воды, для охлаждающей воды, для химических продуктов
Корпус
тип проушины, с покрытием, из чугуна, из нержавеющей стали, из СКЭП
Другие характеристики
ISO
DN

МИН.: 40 mm
(1,575 in)

МАКС.: 300 mm
(11,811 in)

Давление

10 bar, 16 bar
(145 psi, 232,1 psi)

Температура

МИН.: -20 °C
(-4 °F)

МАКС.: 110 °C
(230 °F)

Описание

Это изделие сконструировано с длинной горловиной для изоляции и оснащено крепежной прокладкой типа Lug по стандарту ISO 5211. Он состоит из диска из нержавеющей стали до DN100. Кроме того, он содержит 9-позиционный рычаг с блокировкой диапазона двигателей до DN200. Устройство имеет съемное седло с полным перекрестным штоком с удлинением 75 мм. Квадратный рычаг, имеющий размеры 30x30 мм, может иметь 9-позиционный рычаг с блокировочным устройством до DN200. СПЕЦИФИКАЦИИ ; - длинная шея для изоляции - монтажная панель ISO 5211 - тип наконечника ( усиленный наконечник от DN200 до DN1400 ) - Между фланцами PN1Û/16 от DN32/40 до 150. PN10 сверху - между фланцами PN16 или класса 150 (PN20) - по запросу - Полностью пересекающийся шток - Съемное EPDM сиденье - Заболевание нержавеющей сталью до DN100 - Заболевание ковкого железа с покрытием из черного нилсана +/- 300 р на DN100 - 9-позиционный рычаг с запорной арматурой до DN200 . стопор в айловых положениях, но без фиксации от DN250 до 300 - цвет кузова с покрытием Рилсан RAL 5024.250-300 мкм толщиной - удлинитель стержня 75 мм (опция) - Квадратный рычаг 30x30 мм для специального ключа (опция) ИСПОЛЬЗОВАНИЕ : -Жидкости: Холодная и горячая вода. Дннкованная вода - Не рекомендуется: Углеводород, пар. газ. кислоты, нефть. Фреон - Для временного использования. может использоваться на конце трубы от DN50 и выше (макс. 6 бар) - Для конечного использования. может использоваться на конце трубы при сборке с фланцем (12 баров макс. до DN150,10 бар выше) - Мин. и макс. Температура Ц : От -20°C до +110°C - Максимальное давление Ps : 16 бар до DN300,10 бар выше (см. графики на стр. 5)

---
