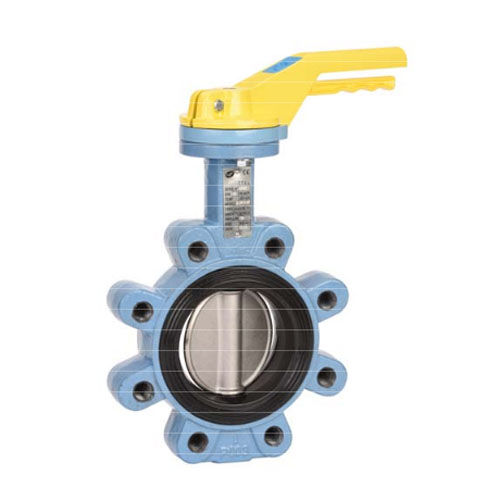

Клапан поворотный затвор 1181 series

с рычагомдля газатип проушины

Дроссельная заслонка серии 1181 разработана с увеличенным размером горловины для специальных целей изоляции. В конструкции используется монтажная панель по ISO 5211 и фланцевые соединения по ISO PN 10/16. Этот узел интегрирован с полным поперечным штоком и съемным седлом из нитрил-бутадиенового каучука. Это надежное механическое решение, учитывая его соответствие стандартам NF ROBGAZ. Рычажная арматура используется со схемой запирания, которая позволяет производить 9 различных выравниваний. СПЕЦИФИКАЦИИ ; - длинная шея для изоляции - монтажная панель ISO 5211 - тип наконечника ( усиленный наконечник от DN200 до DN1400 ) - Между фланцами PN1Û/16 от DN32/40 до 150. PN10 сверху - между фланцами PN16 или класса 150 (PN20) - по запросу - Полностью пересекающийся шток - Съемное EPDM сиденье - Заболевание нержавеющей сталью до DN100 - Заболевание ковкого железа с покрытием из черного нильсана +/- 300 р на DN100 - 9-позиционный рычаг с запорной арматурой до DN200 . стопор в айловых положениях, но без фиксации от DN250 до 300 - цвет кузова с покрытием Рилсан RAL 5024.250-300 мкм толщиной - удлинитель стержня 75 мм (опция) - Квадратный рычаг 30x30 мм для специального ключа (опция) ИСПОЛЬЗОВАНИЕ : -Жидкости: Холодная и горячая вода. Дннкованная вода - Не рекомендуется: Углеводород, пар. газ. кислоты, нефть. Фреон - Для временного использования. может использоваться на конце трубы от DN50 и выше (макс. 6 бар) - Для конечного использования. может использоваться на конце трубы при сборке с фланцем (12 баров макс. до DN150,10 бар выше) - Мин. и макс. Температура Ц : От -20°C до +110°C - Максимальное давление Ps : 16 бар до DN300,10 бар выше (см. графики на стр. 5)
