Датчик солнечного излучения с аналоговым выходом 3S-WPVS

с выходом в мВс датчиком температурыдля фотовольтаической системы

Обзор продукта

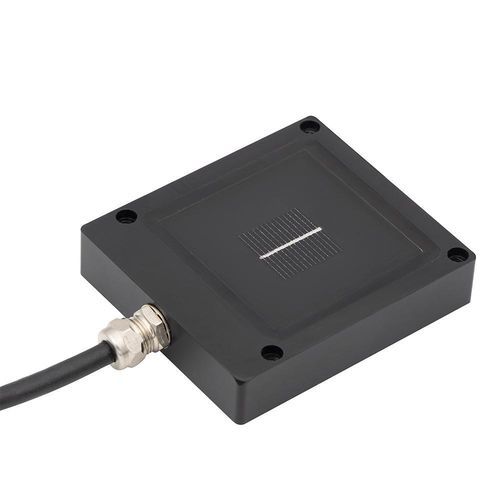

Эталонная ячейка WPVS (World PV Scale Standard) 3S-WPVS — это датчик освещенности на базе монокристаллической кремниевой эталонной ячейки, разработанный для точных измерений и калибровки в фотогальванических лабораториях и установках солнечных симуляторов. Обеспечивает спектрально соответствующую PV-реакцию и измерение температуры для стандартизированных испытаний PV.

Ключевые функции

• Измерение освещенности с использованием монокристаллической кремниевой эталонной ячейки для поведения, соответствующего PV.
• Измерение температуры ячейки встроенным датчиком PT1000 класса A для температурной коррекции.
• Аналоговый выход напряжения (mV) через прецизионный шунтирующий резистор для интеграции с регистратором данных и испытательными системами.
• Используется для калибровки солнечных симуляторов и проверки характеристик PV-модулей в условиях STC.

Принцип работы

• Монокристаллическая ячейка генерирует ток, пропорциональный падающей освещенности.
• Прецизионный шунтирующий резистор преобразует ток в измеряемое напряжение (mV).
• Датчик PT1000, расположенный под ячейкой, измеряет температуру для коррекции.
• Сигналы освещенности и температуры передаются через аналоговые выходы для записи и анализа.

Доступные модели
Model | Output Type | Connector
3S-WPVS-IV | Analog (mV) | M8 Metal Gland
3S-WPVS-L | Analog (mV) | Lemo EGG.0B.306.CLL

Опциональная конфигурация
WPVS может поставляться в альбедо-версии (конфигурация с двумя датчиками) для одновременного измерения падающей (POA) и отраженной освещенности, что полезно для анализа работы двусторонних PV-систем и вычисления показателей производительности с учетом альбедо.

Типичные применения

• Лаборатории испытаний солнечных панелей
• Контроль качества при производстве PV-модулей
• Калибровка солнечных симуляторов
• Центры исследований и разработок
• Анализ производительности двусторонних PV-систем и измерение альбедо

Преимущества WPVS

• Высокая точность измерений: изготовлено и откалибровано согласно IEC 60904-2.
• Трассируемая калибровка: каждая единица откалибрована под Class AAA солнечным симулятором с использованием эталонной ячейки, сертифицированной ISFH (Germany).
• PV-совместимая реакция: используется реальная солнечная ячейка для корректного сравнения с PV-модулями.
• Прочный анодированный алюминиевый корпус с опциями IP68 для эксплуатации в помещениях и на открытом воздухе.
• Компактная и легкая конструкция для удобной установки и позиционирования.
• Простая интеграция через аналоговый выход и стандартные разъемы.
• Гибкие варианты подключения: M8 или LEMO.
• Гарантия 5 лет.

Практическое применение

• Калибровка солнечного симулятора: размещается под источником света симулятора для измерения освещенности; выход (mV) сравнивается с эталоном 1 sun (1000 W/m² при 25°C) и интенсивность симулятора корректируется.
• Испытание PV-модулей: устанавливается рядом с тестируемым модулем или в одной плоскости с ним для непрерывного измерения освещенности и температуры ячейки, что позволяет валидировать и корректировать результаты измерений.

Технический паспорт и калибровка
Каждый датчик калибруется под Class AAA солнечным симулятором в соответствии с IEC 60904-2 и IEC 60904-4 с использованием эталонной ячейки, откалиброванной ISFH (Germany), что обеспечивает трассируемость и воспроизводимость измерений.

Характеристики / технические спецификации

• Код товара: 3S-WPVS-IV, 3S-WPVS-L
• Эталонная ячейка: монокристаллический кремний (20 mm x 20 mm)
• Угол обзора: 162°
• Выход данных: mV (через встроенный прецизионный шунтирующий резистор)
• Электрическое подключение: 1 m 2x2x0.22 mm LI2Y(St)C11Y-TP кабель, устойчивый к УФ и атмосферным воздействиям (стандарт)
• Тип датчика температуры ячейки: PT1000 класс A (EN 60751)
• Разъем: M8 (стандарт) / LEMO (опция)
• Размеры корпуса: 70 x 79 x 16 mm (W x L x H)
• Вес: 250,8 g
• Степень защиты: опции IP68
• Материал корпуса: анодированный алюминий
• Соответствующий стандарт: IEC 60904-2
• Калибровка: калибровка под Class AAA солнечным симулятором согласно IEC 60904-2 и IEC 60904-4 с эталонной ячейкой, сертифицированной ISFH (Germany)
