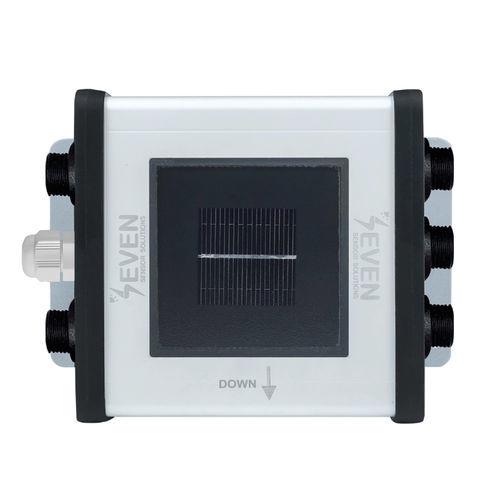

Датчик солнечного излучения RS485 3S-IS

ModBUS RTUIEC 61724-1

Обзор продукта
3S-IS — датчик облучённости для мониторинга солнечных PV‑установок, обеспечивающий температурно-компенсированные значения облучённости и связь Modbus RTU по RS485. Интегрирует монокристаллический эталонный элемент и датчик температуры ячейки PT1000. Поставляется с монтажным кронштейном и 3 м UV‑стойким кабелем LIYYC11Y; алюминиевый корпус с UV‑защитой; стандарт IP54 (опции IP65/IP68). Разработан для простого интегрирования с PLC, SCADA и регистраторами данных.

Принцип работы

• Монокристаллическая солнечная ячейка генерирует ток короткого замыкания, пропорциональный падающей облучённости.
• Прецизионный шунтирующий резистор преобразует ток в измеряемое напряжение.
• Интегрированный датчик температуры PT1000 на задней стороне ячейки компенсирует температурную зависимость.
• Микроконтроллер обрабатывает сигналы и вычисляет температурно-компенсированную облучённость в Вт/м².
• Данные передаются по RS485 в протоколе Modbus RTU.

Ключевые характеристики

• Стандарты: IEC 61724-1 Class A и серия калибровки IEC 60904.
• Погрешность: ≤1% (IEC61724-1 Class A); разрешение 0.1 W/m².
• Время отклика: 1 с (по запросу настраивается до 500 мс).
• Связь: RS485 до 38400 Baud, Modbus RTU; гальваническая развязка 1000 В между питанием и шиной RS485.
• Питание: 12–30 В DC; потребление ≤30 мА @24 VDC.
• Условия эксплуатации: −40 °C до +85 °C; влажность 0–100%.
• Механика: алюминиевый корпус, размеры 140 × 110 × 42 мм, масса ≈0,3 кг; IP54 (опции IP65/IP68).

Доступные модели (сводка)

• 3S-IS — RS485 Modbus RTU — ≤1% — без входов для внешних датчиков
• 3S-IS-1 — RS485 Modbus RTU — ≤1% — вход для датчика температуры окружающей среды ИЛИ температуры модуля
• 3S-IS-2 — RS485 Modbus RTU — ≤1% — вход для температуры окружающей среды ИЛИ модуля; датчик скорости ветра
• 3S-IS-2T — RS485 Modbus RTU — ≤1% — входы для температуры окружающей среды И температуры модуля
• 3S-IS-3 — RS485 Modbus RTU — ≤1% — температура окружающей среды, температура модуля и скорость ветра
• 3S-IS-4 — RS485 Modbus RTU — ≤1% — окружающая, модульная, скорость ветра; направление ветра ИЛИ относительная влажность
• 3S-IS-5 — RS485 Modbus RTU — ≤1% — температура модуля, скорость ветра, направление ветра, относительная влажность и температура окружающей среды

Калибровка и испытания
Каждый датчик калибруется на солнечном симуляторе класса AAA в соответствии с IEC 60904-2 и IEC 60904-4 с использованием эталонной ячейки, откалиброванной ISFH (Германия). Устройства дополнительно проверяются на солнце в сравнении с эталонной ячейкой Fraunhofer ISE.

Технические характеристики

• Коды изделий: 3S-IS, 3S-IS-1, 3S-IS-2, 3S-IS-2T, 3S-IS-3, 3S-IS-4, 3S-IS-5
• Эталонная ячейка: монокристаллический кремний (31 × 31 мм)
• Диапазон облучённости: 0–1600 W/m²
• Погрешность: ≤1% (IEC61724-1 Class A)
• Разрешение: 0.1 W/m²
• Время отклика: 1 с (500 мс по запросу)
• Дрейф: <0,3%/год
• Угол обзора: >160°
• Угол наклона-азимута: 0°–0°, ≤1°
• Частота выхода: 1 Гц
• Выход данных: RS485 до 38400 Baud; Modbus RTU
• Питание: 12–30 V DC; потребление 30 mA макс. @24 VDC
• Электрическое подключение: 3 m LIYYC11Y PUR кабель, стойкий к UV и погоде (6 жил скрученных с заземлением)
• Гальваническая развязка: 1000 V между питанием и шиной RS485
• Датчик температуры ячейки: PT1000 Class A (EN 60751)
• Температура эксплуатации: −40 °C до +85 °C
• Влажность эксплуатации: 0–100%
• Габариты: 140 × 110 × 42 мм
• Масса: ~0,3 кг
• Класс защиты: IP54 (опции IP65, IP68)
• Материал корпуса: алюминий
• Соответствие: IEC 61724-1:2021 и серия IEC 60904

Modbus спецификация

• Скорости передачи: 1200, 2400, 9600, 19200, 38400
• Чётность: None, Even, Odd
• Стоп-биты: 1 или 2 (2 только при чётности = None)
• Заводская настройка: 9600, 8N1, адрес 1

Применение
Мониторинг и оценка производительности PV‑установок, интеграция с PLC/SCADA и регистраторами данных, метеостанции и испытательные площадки PV.

Компоненты

• UV‑стойкий алюминиевый корпус датчика
• Монокристаллическая PV эталонная ячейка, ламинированная EVA/Tedlar
• Электронная плата с микроконтроллером для обработки сигналов и связи Modbus RTU
