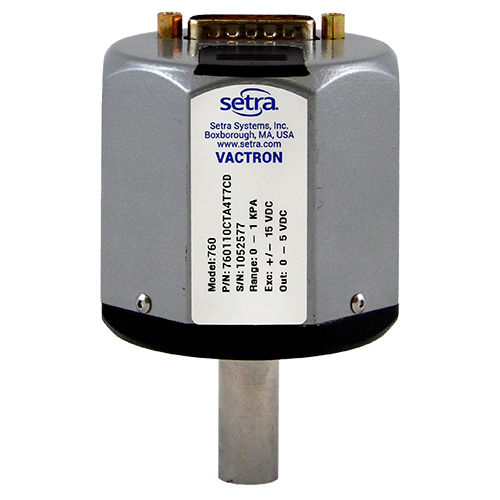

Емкостный прессостат 760

мембранныйабсолютныйдля газа

Емкостной манометр Setra модели 760 - это преобразователь абсолютного давления, предназначенный для точных и воспроизводимых вакуумных измерений. Доступны различные диапазоны полной шкалы от 10 Торр до 1000 Торр. Единицы измерения могут быть указаны в Торрах, мБар/Па, кПа или PSIA. Модель 760 работает от источника питания ±15 В постоянного тока и обеспечивает выходной сигнал 0-10 В постоянного тока или 0-5 В постоянного тока, линейный в зависимости от давления и не зависящий от состава газа. Электрическое соединение может быть либо стандартным 15-контактным D-sub, либо 6-позиционным клеммным разъемом. Высокоточный чувствительный элемент давления, используемый в модели 760, - это датчик VactronTM, который был разработан на основе датчика переменной емкости компании Setra. Расположенный по центру проходной узел поддерживает круглый электрод в непосредственной близости от задней поверхности мембраны. Вместе электрод и мембрана образуют переменный конденсатор в небольшой эталонной вакуумной камере, поддерживаемой при очень низком давлении. При увеличении давления Высокоточный элемент измерения давления, используемый в модели 760, - это датчик VactronTM, который был разработан на основе датчика переменной емкости компании Setra. Расположенный по центру проходной узел поддерживает круглый электрод в непосредственной близости от задней поверхности мембраны. Вместе электрод и мембрана образуют переменный конденсатор в небольшой эталонной вакуумной камере, поддерживаемой при очень низком давлении. При увеличении давления Превосходные характеристики EMI/RFI достигаются за счет использования металлического корпуса в сочетании с компонентами подавления импульсов и ESD, а также фильтрации RFI на входах и выходах. Модель 760 имеет встроенную сдвижную крышку, которая обеспечивает простоту использования
