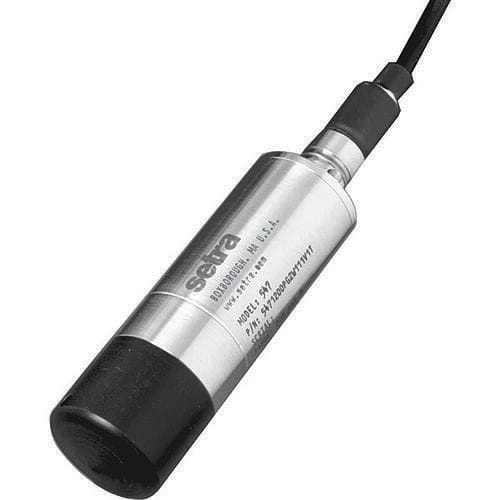

Абсолютный модулятор давления 546
мембранныйаналоговыйпогружной

абсолютный модулятор давления
абсолютный модулятор давления
абсолютный модулятор давления
абсолютный модулятор давления
абсолютный модулятор давления
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Давление
абсолютный
Технология
мембранный
Выход
аналоговый
Монтаж
погружной
Материал
из нержавеющей стали
Уровень защиты
с защитой, искробезопасный, IP65
Другие характеристики
компактный
Диапазон давления

МИН.: 10 psi

МАКС.: 10 000 psi

Точность

0,1 %

Долговременная устойчивость

0,1 %

Температура процесса

МИН.: -25 °C
(-13 °F)

МАКС.: 75 °C
(167 °F)

Описание

Преобразователи давления Setra модели 546/547 обеспечивают измерение давления лабораторного типа в прочном промышленном корпусе с понижением диапазона 5:1, идеально подходящем для приложений с высоким избыточным давлением для обеспечения выходного сигнала полной шкалы от 25% до 125% от полного диапазона. Используя технологию тонкой пленки, модели 546/547 имеют выход 4-20 мА, точность 0,1% FS, возможность измерения высокого избыточного давления, выбор измерения абсолютного, избыточного или герметичного избыточного давления и диапазоны давления от 10 pSI до 10 000 PSI. Компенсированная температура составляет от -13°F до +167°F. Модели 546/547 предназначены для работы с агрессивными средами и оснащены смачиваемыми деталями из нержавеющей стали 17-4 PH или инконеля (17-4 PH и 15-7 Mo для диапазонов ≤30 psi), что обеспечивает многолетнее измерение давления без технического обслуживания в сложных промышленных условиях. (Закажите модель 547 для преобразователя давления со смачиваемыми деталями из Inconel®.) В зависимости от выбранного электрического соединения в зависимости от выбранного электрического соединения, в сочетании с корпусом модели 546/547, изготовленным из нержавеющей стали 321, нержавеющей стали 17-4 PH и стеклонаполненного полиэстера, это устройство рассчитано на работу в условиях IP40, IP65 или IP68. Тонкопленочные тензометрические датчики давления Используя хорошо зарекомендовавший себя принцип моста Уитстона, молекулярные слои напыляются на мембрану из нержавеющей стали 17-4 PH, а контур вытравливается для обеспечения превосходного определения и однородности резистора. Технология напыления тонкой пленки позволяет создавать простые, высокоточные и компактные тензодатчики, нанесенные на обратную сторону чувствительной мембраны, которая находится в непосредственном контакте со средой. Этот метод практически исключает дрейф, обеспечивая при этом повышенную чувствительность. Области применения ● Внедорожные транспортные средства ● Оборудование для работы на природном газе ● Полупроводники

---

Каталоги

Models 546/547
Models 546/547
2 Страницы
