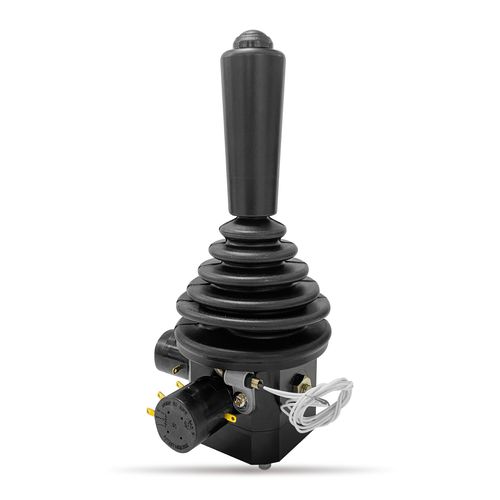

ПродуктC-S50JCK-11591 — джойстик с потенциометром, разработан для промышленных систем управления
Особенности- Джойстик среднего размера с интегрированным импортным потенциометром
- Съемные рукоятки, включая варианты с кнопкой и подсветкой
- Различные выходы/интерфейсы: CANopen, USB, RS-485, беспроводные и т.д.
РазмерыЧертеж размеров доступен на странице продукта (см. галерею или технический чертеж).
Основные характеристикиУгол работы: Прибл. ±30°–±35° (все направления)
Сила срабатывания (примеч.): Прибл. 4,5 N–22 N
Механический ресурс (джойстик): Прибл. 5 000 000 циклов
Рабочая температура: -20℃–+65℃
Температура хранения: -20℃–+65℃
Вибрация: 10–55 Hz, 98 m/s²
Удар: 294 m/s²
Масса: Прибл. 460 g
Степень защиты: IP54 (над панелью)
Электрические характеристики (потенциометр)Стандартное значение сопротивления: 10K ±15%
Независимая допуск линейности: ±3%
Гладкость выходного сигнала: <0,2% (по отношению к входному напряжению)
Изменение контактного сопротивления: <5% CRV
Разрешающая способность: Практически бесконечна
Номинальная мощность: 0,2 W
Диэлектрическая прочность: 1 мин (500 V A.C.)
Сопротивление изоляции: >1000 MΩ (500 V D.C.)
Угол центральной точки: Прибл. 3° (±1,5°)
Ток щетки: 10 μA–1 mA (макс. 1 mA)
Электрические характеристики (переключатель)Тип переключателя: Кнопочный переключатель (SWPOT - switch-pot)
Рейтинг: 50 V D.C. / 0.1 A; 24 V D.C. / 50 mA
Механический ресурс: Прибл. 100 000 циклов (переключатель); прибл. 5 000 000 циклов (джойстик)
Электрический ресурс: В зависимости от конфигурации прибл. 100 000–1 000 000 циклов
Сопротивление изоляции: >1000 MΩ (500 V D.C.)
Диэлектрическая прочность: 1 мин (1000 V A.C.); 1 мин (500 V A.C.)
Доступны специальные исполнения- Другие выходы/интерфейсы: CANopen, USB, RS-485, беспроводное дистанционное управление и т.д.
- Специальная ручка: индивидуальные формы и цвета; ручки с кнопкой (черный по умолчанию); опция с подсветкой кнопки
Характеристики / Технические спецификации- Модель: C-S50JCK-11591
- Тип: Джойстик с потенциометром
- Угол работы: Прибл. ±30°–±35°
- Сила срабатывания: Прибл. 4,5 N–22 N
- Механический ресурс (джойстик): Прибл. 5 000 000 циклов
- Рабочая / хран. температура: -20℃–+65℃
- Масса: Прибл. 460 g
- Степень защиты: IP54 (над панелью)
- Стандартное сопротивление потенциометра: 10K ±15%
- Допуск линейности: ±3%
- Гладкость выходного сигнала: <0,2% (по отношению к входному напряжению)
- Изменение контактного сопротивления: <5% CRV
- Номинальная мощность: 0,2 W
- Диэлектрическая / изоляция: >1000 MΩ (500 V D.C.), 1 мин (500 V A.C.)
- Ток щетки: 10 μA–1 mA (макс. 1 mA)
- Рейтинг переключателя: 50 V D.C. / 0.1 A; 24 V D.C. / 50 mA
- Ресурс переключателя (мех./эл.): Прибл. 100 000 / прибл. 100 000–1 000 000 циклов
