Джойстик 2 оси H25JBM
с эффектом Холладля автофургонас пружинным возвратом

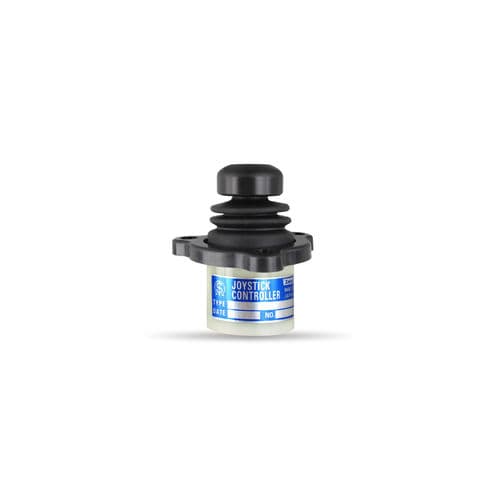

Джойстик 2 оси - H25JBM - SENTOP by Shanghai Sibo M&E Co., Ltd. - с эффектом Холла / для автофургона / с пружинным возвратом
Джойстик 2 оси - H25JBM - SENTOP by Shanghai Sibo M&E Co., Ltd. - с эффектом Холла / для автофургона / с пружинным возвратом
Джойстик 2 оси - H25JBM - SENTOP by Shanghai Sibo M&E Co., Ltd. - с эффектом Холла / для автофургона / с пружинным возвратом - изображение - 2
Джойстик 2 оси - H25JBM - SENTOP by Shanghai Sibo M&E Co., Ltd. - с эффектом Холла / для автофургона / с пружинным возвратом - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Технология
2 оси, с эффектом Холла
Применение
для автофургона
Другие характеристики
с пружинным возвратом

Описание

Продукт
H25JBM — магнитный джойстик на эффекте Холла для двухосного управления в промышленных панелях и мобильных платформах.

Характеристики
  • Миниатюрный thumbstick с датчиком Холла
  • Управление в 2 координатах (X/Y)
  • Пружинный автоматический возврат в центр
  • Доступны версии с одиночным и двойным выходом


Размеры
Чертеж размеров доступен (ссылка: 尺寸图_SAKAE_操纵杆_H25J).

Общие механические характеристики
Диапазон управления рычагом: всенаправленно прибл. ±17° от центрального положения
Сила срабатывания: пружинный возврат (автоматическое возвращение в центр), направления X & Y: прибл. 1N–2,5N
Диапазон рабочих температур: -20℃–+60℃
Вибрация: 10–55Hz 98 m/s2
Ударная нагрузка (shock): 294 m/s2
Механический ресурс: прибл. 2 000 000 операций
Масса: вариант с одним выходом прибл. 22g; с двумя выходами прибл. 24g

Общие электрические характеристики
Применяемое напряжение: 5VDC ±10%
Эффективный выход: 0.5V–4.5V
Электрический угол поворота: направления X & Y: прибл. ±17° (прибл. 34°)
Допуск независимой линейности: ±3%FS
Сопротивление нагрузки: >10KΩ
Диэлектрическая прочность: AC 500V в течение 1 минуты
Сопротивление изоляции: >1000MΩ (500V DC)
Устойчивость к EMS: 100V/m (80MHz–1GHz, 1kHz синус 80% AM)
Устойчивость к ESD: ±8kV контакт / ±15kV воздушный разряд (по IEC61000-4-2)

Характеристики / Технические спецификации
  • Модель: H25JBM
  • Тип: магнитный джойстик на эффекте Холла
  • Диапазон управления: всенаправленно прибл. ±17°
  • Возврат: пружинный возврат в центр (автоматический)
  • Сила срабатывания: прибл. 1N–2,5N (X & Y)
  • Рабочая температура: -20℃–+60℃
  • Вибрация: 10–55Hz 98 m/s2
  • Удар: 294 m/s2
  • Механический ресурс: прибл. 2 000 000 операций
  • Масса: одиночный выход ≈22g; двойной выход ≈24g
  • Питание: 5VDC ±10%
  • Диапазон выходного сигнала: 0.5V–4.5V
  • Электрический угол: прибл. ±17° (≈34°)
  • Допуск линейности: ±3%FS
  • Сопротивление нагрузки: >10KΩ
  • Диэлектрическая прочность: AC 500V, 1 минута
  • Сопротивление изоляции: >1000MΩ (500V DC)
  • EMS / ESD: EMS 100V/m; ESD ±8kV контакт / ±15kV воздух
