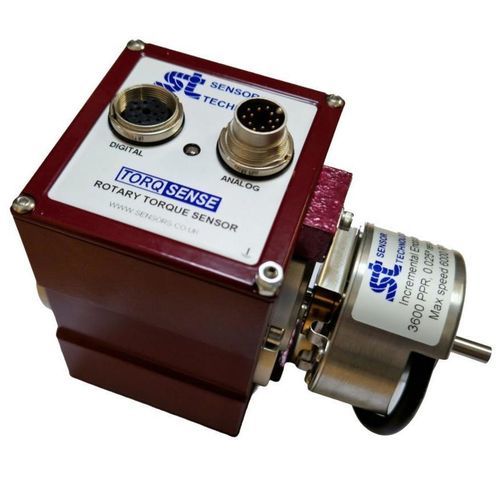

Ротационный датчик момента SGR523

RS-232CANUSB

Обзор продукта
Ротационный датчик крутящего момента TorqSense SGR523 с тензодатчиком использует бесконтактную передачу сигнала, исключая необходимость скользящих контактов. Модель оснащена внешним инкрементальным угловым энкодером для точного измерения угла, что позволяет проводить совместный анализ момента и угла на испытательных стендах, в станциях затяжки и при оценке приводных механизмов. Типичные применения: механические стенды, стенды для проверки затяжки болтов/крышек и мониторинг процессов для раннего обнаружения проблем и снижения брака.

Ключевые преимущества

• Диапазоны крутящего момента от 100 mNm до 100 Nm (более высокие диапазоны будут доступны)
• Точность ±0,1%
• Механическая перегрузка 400%
• Чтение в пределах переполнения до 250%
• Цифровая частота дискретизации: 4000 отсчётов/с
• Цифровые выходы: RS232 и USB (стандартно); CANbus и Ethernet (опция)
• Совместимость с программным обеспечением TorqView Advanced Torque Monitoring
• Бесконтактная передача сигнала — без изнашиваемых скользящих контактов
• До 10 000 импульсов на оборот
• Разрешение угла до 0,009°
• Рабочая скорость до 9000 об/мин
• Двухнаправленный подсчёт угла и оборотов
• Пожизненная гарантия

Другие функции

• BIT self-diagnostics для мониторинга ошибок, момента, скорости и температуры при условиях переполнения
• Индикатор состояния трансдьюсера и выходной контакт "Sensor status" для обратной связи о состоянии
• Опциональные датчики температуры вала для улучшенной компенсации и точности
• Поставляемое программное обеспечение Transducer Control для настройки и конфигурации
• Три индивидуально настраиваемых аналоговых канала (масштабирование и распределение данных)
• Возможность подключения до 10 трансдьюсеров по USB
• Минимальные ошибки при боковых и торцевых нагрузках
• Низкое отклонение линейности ±0,05% FSD
• Низкая погрешность гистерезиса ±0,05% FSD
• Отсутствие циклических колебаний — нулевая вариация сигнала момента при вращении
• Широкий диапазон питания: 12–32 VDC

Характеристики / Технические спецификации

• Модель: SGR523 (крутящий момент + инкрементальный угол высокой точности)
• Диапазоны крутящего момента: 100 mNm до 100 Nm
• Точность: ±0,1%
• Отклонение линейности: ±0,05% FSD
• Гистерезис: ±0,05% FSD
• Механическая перегрузка: 400%
• Чтение при переполнении: 250%
• Цифровая частота дискретизации: 4000 отсчётов/с
• Цифровые выходы: RS232, USB (стандарт); CANbus, Ethernet (опция)
• Угловые импульсы: до 10 000 импульсов на оборот
• Разрешение угла: до 0,009°
• Максимальная скорость: до 9000 об/мин
• Двухнаправленный подсчёт угла и оборотов
• Питание: 12–32 VDC
• Конфигурируемые аналоговые каналы: 3
• Диагностика: BIT self-diagnostics, индикатор состояния и выход состояния
• Контроль температуры: опциональные датчики температуры вала
