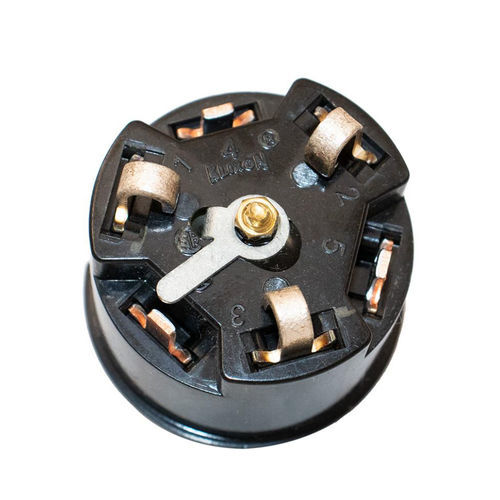

Трехфазный фенольный защитный электродвигатель KLIXON® состоит из литого фенольного основания, содержащего три нагревателя и защелкивающийся термодиск KLIXON® с тремя контактами. Диск KLIXON® является нейтральной точкой двигателя. Каждый нагреватель последовательно соединен с одной из фазных обмоток двигателя, а также с одним из контактов на термодиске. Когда диск размыкается из-за перегрева, нейтраль двигателя замыкается, тем самым отключая двигатель. Двигатели с двумя напряжениями защищаются одним защитным устройством, как показано на приведенных ниже электрических схемах.
Обеспечивает защиту от перегрева при работающем и остановленном роторе
условий, включая:
- однофазный режим
- работа в пробках
- Застой или отказ запуска
- Большие перегрузки
- Высокая температура
- Неисправности вентиляции
Монтаж
Полученная степень защиты в значительной степени зависит от расположения протектора и способа его монтажа. Протектор должен быть расположен в двигателе так, чтобы он получал максимальное количество тепла от обмоток не только при работе, но и при остановленном роторе. Лучшее расположение зависит от конструкции двигателя. Протектор может быть расположен в воздушном щите, торцевом колоколе или, возможно, в железе статора. Предпочтительно, чтобы он находился в нагнетательном устройстве.
---
