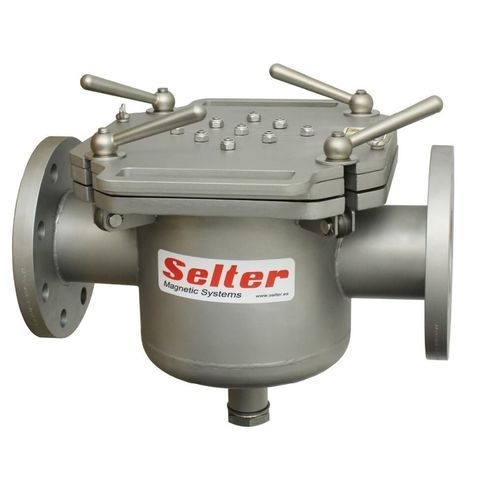

Жидкостный фильтр 20.54.320-100

для твердых частицгидравлическийс картриджем

Описание
Используются для удаления ферросодержащих частиц из жидких продуктов и для защиты гидравлических цепей и систем охлаждения. Доступны исполнения с одинарной и двойной стенкой, несколько вариантов пропускной способности и обозначений моделей.

Магнитные фильтры с одинарной стенкой
КОД | Производительность (л/мин) | A (мм) | B (мм) | C (мм) | кол-во стержней | Давление | Вес (Кг)
20.54.320-100 | 300 | 206 | 316 | 211 | 9 | 10 bar | 29
20.54.321-100 | 375 | 256 | 366 | 211 | 14 | 10 bar | 31
20.54.322-100 | 475 | 306 | 416 | 228 | 19 | 10 bar | 52

Магнитные фильтры с двойной стенкой
КОД | Производительность (л/мин) | A (мм) | B (мм) | C (мм) | кол-во стержней | Давление | Вес (Кг)
20.54.300-100 | 300 | 256 | 366 | 228 | 9 | 10 bar | 39
20.54.301-100 | 375 | 306 | 416 | 228 | 14 | 10 bar | 54
20.54.302-100 | 475 | 324 | 466 | 228 | 19 | 10 bar | 60

Стандартные характеристики

• Фланец по стандарту EN1092-1
• Корпус: нержавеющая сталь AISI 304
• Максимальное давление: 10 bar
• Уплотнение: неопрена
• Обработка поверхности: пескоструйная
• Магнитный компонент: постоянные магниты из неодима класса N52
• Индукция на поверхности стержней > 12 000 гаусс

Технические характеристики

• Применение: отделение ферросодержащих частиц в жидкостях, гидравлические цепи, системы охлаждения
• Доступные модели: одинарная и двойная стенка (коды и размеры указаны выше)
• Производительности (л/мин): 300, 375, 475
• Количество магнитных стержней: 9, 14 или 19 в зависимости от модели
• Материал корпуса: AISI 304
• Фланец: EN1092-1
• Рабочее давление: до 10 bar
• Уплотнение: неопрен
• Тип магнита: неодим N52 (индукция на поверхности > 12 000 гаусс)
• Отделка поверхности: пескоструйная

Дополнительная информация
Специальные исполнения и размеры доступны по запросу.
