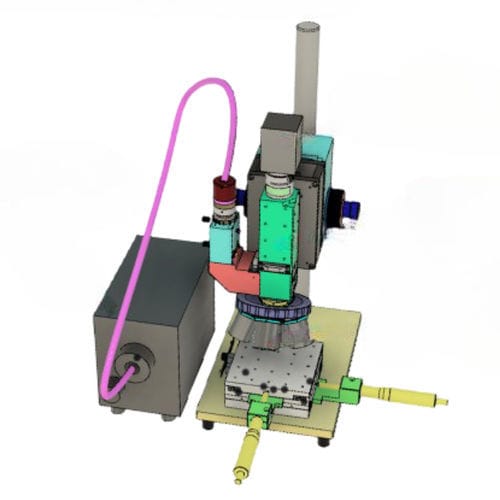

Инфракрасный микроскоп NIR

для исследованийдля полупроводникаближний ИК-спектр

Обзор
Этот NIR‑микроскоп настроен для ближнеинфракрасной визуализации кремниевых пластин с тыльной стороны. Демонстрации и наборы данных сосредоточены на сравнении длин волн и рабочих процессах обработки изображений, полезных для инспекции и исследований в полупроводниковой области.

Оценочное видео
Оценочное видео показывает шкалу времени съемки тыльной стороны пластины и примеры обработки изображений:

• 0 с: поверхность тыльной стороны кремниевой пластины
• 7 с: изображение шаблона при 1100 нм
• 16 с: изображение шаблона при 1100 нм после обработки изображения
• 27 с: изображение шаблона при 1300 нм
• 38 с: изображение шаблона при 1550 нм

Сравнительные изображения
Параллельное сравнение изображений тыльной стороны пластины, полученных при 1100 нм, 1300 нм, 1450 нм и 1550 нм, для демонстрации контраста и видимости деталей при разных длинах волн.

Включённые изображения

• Карусель изображений с несколькими слайдами, показывающая микроскоп и изображения пластины (Slide1–Slide16)
• Сравнительные изображения с именами bawah1, bawah2, bawah3, иллюстрирующие узоры на тыльной стороне пластины

Характеристики / Технические данные

• Сравниваемые длины волн: 1100 нм, 1300 нм, 1450 нм, 1550 нм
• Включает демонстрацию обработки изображений (пример на 16 с в оценочном видео)
• Визуальные материалы: карусель из нескольких слайдов и помеченные файлы сравнения
• Демонстрационное видео доступно, показывает шкалу времени и обработанные результаты NIR‑визуализации
