Электронная карта аудио ReSpeaker Lite 2-Mic

Обзор
Набор для разработки голосового ассистента ReSpeaker Lite 2-Mic Array — это open-source комплект на базе аудиочипа XMOS XU316 и предварительно припаянного модуля XIAO ESP32S3. Он сочетает в себе двойную матрицу цифровых микрофонов и бортовую обработку голоса для захвата речи в дальнем поле, подавления шума и выполнения локальных аудиоалгоритмов. Набор поддерживает интеграцию с Home Assistant через ESPHome для решений умного дома и голосовых ассистентов.

Ключевые особенности

• Предварительно припаянный контроллер ESP32: XIAO ESP32S3, установленный через I2S контакты, для разработки без пайки.
• Двойная матрица микрофонов: два цифровых микрофона для захвата голоса на расстоянии до 3 м.
• Бортовые аудиоалгоритмы: XMOS XU316 обеспечивает NLU и обработку аудио, включая подавление помех, акустическое подавление эха, подавление шума и AGC.
• Совместимость с open-source: поддержка Arduino, PlatformIO, MicroPython и CircuitPython.
• Интеграция голосовых ассистентов: совместимость с Home Assistant через ESPHome; поддержка интеграций Amazon Alexa и Google Assistant.
• RGB-индикация: программируемый WS2812 RGB LED для отображения состояния.

Обзор аппаратного обеспечения

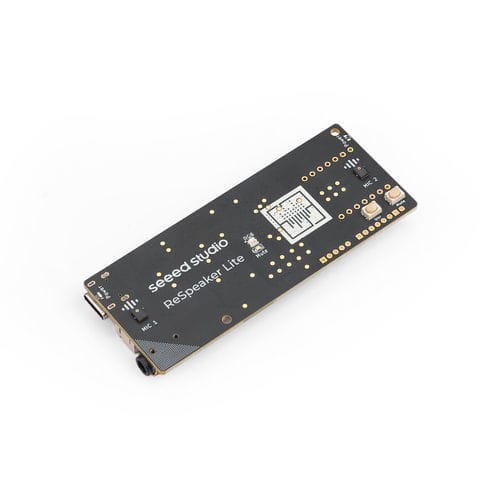

Плата включает два микрофона, индикаторы питания, RGB-подсветку, функцию отключения звука, пользовательские кнопки, питание USB Type-C, разъём для динамика и 3.5 мм аудиоразъём. Архитектура сочетает аудиоядро XMOS XU316 с модулем XIAO ESP32S3 для беспроводной связи и управления.

Применение
Подходит для умных колонок и виртуальных ассистентов, прототипирования обработки аудио, конференц-систем, голосоуправляемых устройств, обнаружения ключевых слов и wake-word систем.

Технические характеристики

• Основной чип: XMOS XU316
• Цифровые микрофоны: 2 высокопроизводительных цифровых микрофона
• Чувствительность: -26 dBFS
• Acoustic Overload Point: 120 dBL
• SNR: 64 dBA
• Питание: USB 5V или внешнее 5V
• Габариты (массив): 35 × 86 mm
• Аудиовыход: разъём для динамика / 3.5 мм разъём для наушников
• Максимальная частота дискретизации: 16 kHz
• Поддержка динамиков: поддерживает усилитель 5W
• Процессор XIAO ESP32S3: ESP32-S3R8 (Xtensa LX7 dual-core, до 240 MHz)
• Беспроводная связь: 2.4 GHz Wi‑Fi; BLE: Bluetooth 5.0, Bluetooth Mesh
• Встроенная память (XIAO): 8M PSRAM & 8MB Flash
• Интерфейсы (XIAO): 1× UART, 1× IIC, 1× IIS, 1× SPI, 11× GPIO (PWM), 9× ADC, пользовательский LED, LED зарядки, кнопки сброса и загрузки
• Габариты XIAO: 21 × 17.5 mm
• Питание (XIAO): вход Type‑C 5V; вход BAT 4.2V; рабочие напряжения: Type‑C: 5V @ 19 mA; BAT: 3.8V @ 22 mA; зарядный ток: 100 mA
• Низкое энергопотребление (питание 3.8V): modem-sleep ~25 mA; light-sleep ~2 mA; deep sleep ~14 µA
• Энергопотребление при активном Wi‑Fi: ~100 mA
• Энергопотребление при активном BLE: ~85 mA
• Рабочая температура: -40°C до 65°C
