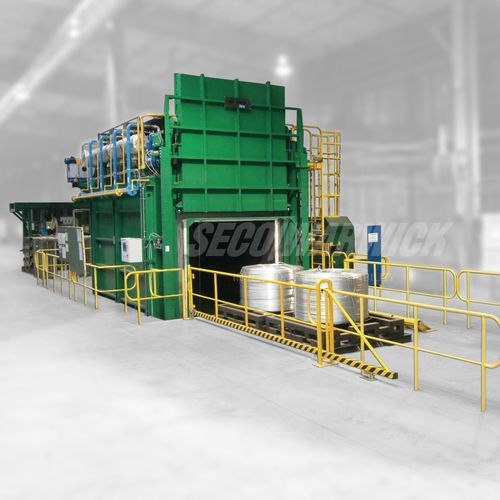

Печь с камерой

роликоваядля отжигадля сушки

Обзор
Промышленные печи для старения и отжига алюминия, предназначенные для обработки рулонов, фольги и профилей. Конфигурации варьируются от модульных одно-рулонных установок до непрерывных многозонных систем. Доступные концепции потока воздуха включают Mass Flow для чувствительной фольги и Vortex Flow для высокого теплообмена при отжиге рулонов. Печи разрабатываются для строгой равномерности температуры и специальных систем загрузки, соответствующих корзинам и производственным потокам заказчика.

Конструкции

• Концепция Mass Flow для отжига проволоки, профиля и фольги (<100 μm), когда защита поверхности критична
• Печи для термической обработки по процессу T77
• Непрерывные роликовые печи для массового производства
• Сушилки для утиля с рабочей поверхностью, совместимой с загрузкой контейнеров
• Конфигурации печей для снятия внутренних напряжений

Печи для старения, соответствующие AMS и CQI-9
Камерные печи старения, разработанные в соответствии с требованиями AMS и CQI-9 по пирометрии и материалам. Системы управления подготовлены для адаптации к NADCAP и поставляются с сертифицированными модулями термопар. Печи изготавливаются по размерам под корзины заказчика; доступны специализированные загрузочные тележки и конструкция с двумя дверями для непрерывных или периодических процессов. Печи T77 поддерживают многоступенчатые и многолинейные профили. Цели проектирования включают примерно ±10% равномерности воздушного потока по рабочей зоне и долговечную минеральную изоляцию.

Сушилки для утиля
Экономичные варианты сушки утиля, предлагаемые в классах 2 или 3. Рабочие поверхности адаптированы для загрузки контейнеров погрузчиком, предусмотрена простая рециркуляция с помощью центробежных вентиляторов и эвакуация водяного пара. Нагрев на основе компактных сменных нагревательных элементов; шкафы управления установлены на печи. Двери ручные для простоты эксплуатации.

Особенности

• Несколько режимов конвекции в зависимости от конфигурации и ориентации загрузки (горизонтальная или вертикальная)
• Широкий диапазон рабочих температур
• Точность термопар: Класс 1 (±1,5°C) или специализированные для AMS (±1,1°C)
• Равномерность температуры: ±2°C в печах Класса 1
• Варианты PLC: Siemens или Allen Bradley с сертифицированными модулями термопар для интегрированного и отслеживаемого ведения данных
• Архив данных и трендов с разрешением 0,1°C и частотой выборки 1 с

Преимущества

• Система нагрева Vortex Flow с высокой конвекцией обеспечивает улучшенную равномерность поверхности рулона
• Сокращение времени нагрева без локального перегрева
• Повышенная однородность свойств материала и снижение риска локального растрескивания прокатного масла
• Снижение электрической мощности вентиляторов за счет оптимизированного потока при увеличенном объемном расходе

Отрасли

• Аэрокосмическая
• Автомобильная
• Энергетика

Дополнительные возможности

• Высокоэффективные авторекуперативные горелки (эффективность до ≈86%) с использованием тепла выхлопных газов для нагрева азота
• Опция экологичной биорастворимой изоляции с толщиной, подобранной для оптимизации теплопотерь через стенки

Характеристики / Технические спецификации

• Концепция Mass Flow для фольги (<100 μm), проволоки и профилей
• Система Vortex Flow для нагрева рулонов (высокий теплообмен)
• Диапазон мощностей: модульные одно-рулонные печи до многозонных печей с точным зонным управлением
• Поддержка термообработки по процессу T77 и многоступенчатых/многолинейных процессов старения
• Опция непрерывного роликового печи для массового производства
• Варианты сушилок для утиля (Класс 2 или 3) с рабочей поверхностью, совместимой с загрузкой контейнеров
• Конфигурации для снятия внутренних напряжений
• ~±10% равномерность воздушного потока по печи (проектная цель)
• Точность термопар: Класс 1 ±1,5°C или AMS-специфичная ±1,1°C
• Равномерность температуры: ±2°C в печах Класса 1
• Варианты PLC: Siemens или Allen Bradley с сертифицированными модулями термопар
• Запись и архив данных: разрешение 0,1°C и интервал выборки 1 с
• Система впрыска холодного воздуха для низкотемпературного нагрева
• Высокоэффективные рекуперативные горелки (до ~86%) и возврат тепла из выхлопа для азотного нагрева
• Долговечная минеральная изоляция; опция экологичной биорастворимой изоляции
• Специализированные загрузочные тележки и уникальные методы загрузки для соответствия корзинам заказчика
