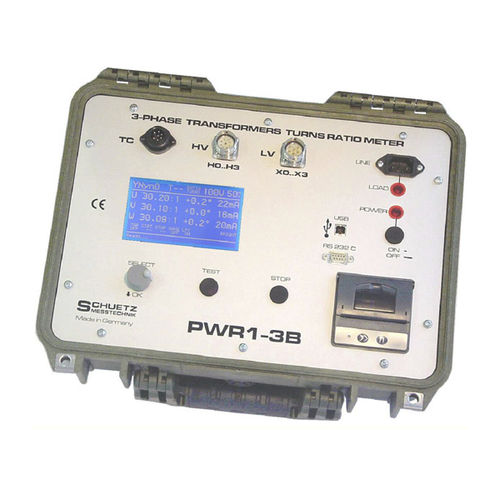

RATIOMETER PWR1-3B предназначен для измерения коэффициента трансформации, обрыва фазы и намагничивающего тока силовых и распределительных трансформаторов для всех трехфазных трансформаторов одновременно. Трансформаторы напряжения и тока являются однофазными, силовые трансформаторы, как правило, трехфазными. Из-за плохого качества на промышленных линиях (фазовый джиттер и сдвиг, разница напряжения между тремя фазами) все измерения обычно выполняются в одну фазу, даже на трехфазных ратификаторах.
Конструкция PWR1-3B содержит внутренний синусоидальный генератор энергии, который обеспечивает необходимое возбуждающее напряжение с очень низким уровнем искажений и стабильным напряжением, которого нет в промышленных линиях. Это обеспечивает очень стабильные и точные однофазные и трехфазные измерения.
В Ratiometer PWR1-3B используется большой ЖК-дисплей с подсветкой для отображения значений соотношения и разности фаз "Обмотка высокого напряжения" и "Обмотка низкого напряжения", а также напряжения возбуждения и тока намагничивания обмотки высокого напряжения.
---
