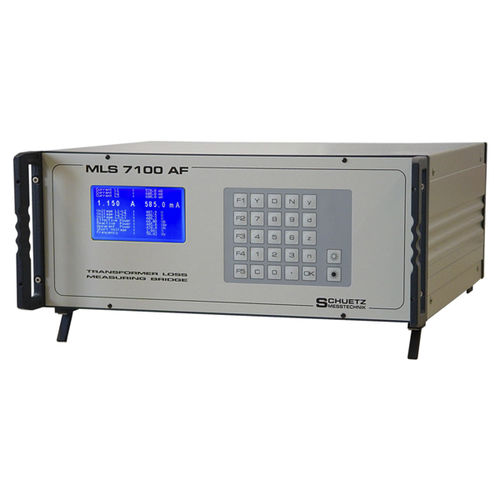

Измерительный инструмент затухание MLS 7100

цифровойнастольныйдля трансформатора

Мост для измерения потерь трансформатора MLS 7100 был специально разработан для того, чтобы значительно упростить определение потерь сердечника трансформатора и меди - идеальный выбор при работе на месте. Измерительный мост имеет функцию измерения как обрыва, так и короткого замыкания. Многие трансформаторы могут быть напрямую подключены к разъему MLS 7100 без дополнительных датчиков. Потери активной зоны являются важным количеством трансформаторов, когда речь идет об электрическом КПД, эксплуатационных расходах и общей стоимости трансформатора. Потери активной зоны возникают в основном из-за потерь стали (вихревые токи и потери гистерезиса), а также из-за потерь активной зоны. Потери стали обычно определяются с помощью измерения разомкнутого контура, поскольку протекает относительно небольшой ток намагничивания. При использовании этой технологии потери меди сводятся к минимуму за счет квадратного соотношения мощности и тока. Потери меди определяются с помощью измерения короткого замыкания, так как модуляция намагничивания стального сердечника должна быть сведена к минимуму. Кроме того, таким образом определяется напряжение короткого замыкания, которое также является важным параметром. На практике испытательное напряжение подается со стороны высокого напряжения (l. v. side shortened), поскольку по крайней мере многие трансформаторы средней мощности достигают номинального тока между легкодоступными напряжениями в промышленных сетях (например, 3 x 400 В → 4 % от 10 кВ).
