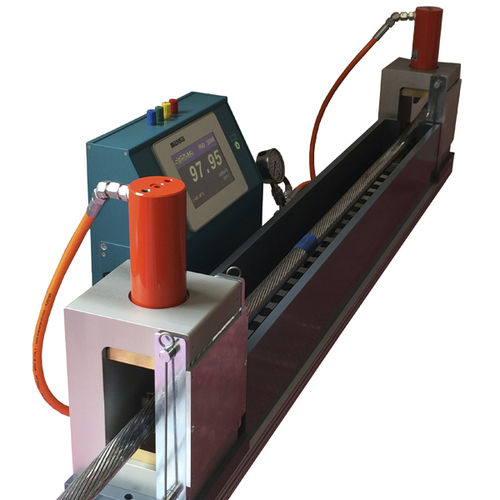

Измерительная система сопротивление PWD 2000 al-Co W/A/L

электроннаядля кабеля

Прецизионный держатель PWD2000/P используется для определения электрического сопротивления на метр силовых и высоковольтных кабелей. Измерение основано на 4-полюсном методе по Кельвину с целью устранения сопротивления питающей линии. Измеряемый ток подается через губки с гидравлическим приводом, измеряемое напряжение поступает через пружинные ответвители, расстояние между которыми составляет 1000 мм (+/- 0,1 мм). Токовые челюсти и, следовательно, точки подачи тока расположены на достаточном расстоянии от ответвителей в соответствии с DIN/IEC для обеспечения постоянного и равномерного распределения тока по всему действительному измерительному расстоянию. Исполнение для подачи воды /W Измеряемый образец проводника (длина около 1400 мм) помещается в двойной лоток. Внутренний желоб, заполненный проточной водой во время работы насоса, содержит потенциальную полосу для сбора измерительного напряжения; именно здесь происходит фактическое измерение при постоянной (водяной) температуре. Подключенный микроомметр (например, MR300C-A или MR101-PWD) дополнительно измеряет температуру (воды) с помощью датчика и преобразует ранее измеренное значение сопротивления в 20°C. Основная механическая функция аналогична PWD2000 P/L. Версия для воздушного репозитория /A Для измерительной системы имеется один закрытый желоб, который тщательно изолирован от протекающего снаружи воздуха. Через некоторое время температура образца стабильна и идентична температуре специального зонда. Принцип работы такой же, как и в измерительной системе MAT2000T для скрутки нитей, которая успешно используется с медными и алюминиевыми кабелями.
