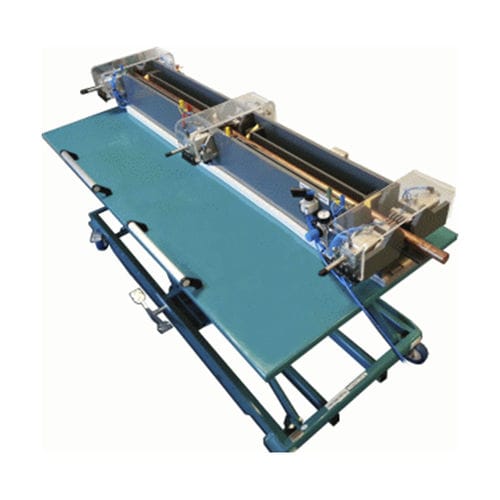

Измерительная система сопротивление PWD 3000 Cu / Cu-Al

непрямаядля кабеля

Прецизионный держатель PWD 3000 используется для определения электрического сопротивления на метр силовых и высоковольтных кабелей. Измерение основано на 4-полюсном методе по Кельвину с целью устранения сопротивления питающей линии. Измеряемый ток подается через губки с пневматическим приводом, измерительное напряжение подается через пружинные ответвители, расстояние между которыми составляет 1000 мм (+/- 0,2 мм). Токовые челюсти и, следовательно, точки подачи тока расположены на достаточном расстоянии от ответвителей в соответствии с DIN / IEC для обеспечения постоянного и равномерного распределения тока по всему действительному измерительному расстоянию. Кабельный участок расположен в двух внутренних желобах, заполненных проточной водой во время работы насоса и содержащих потенциальные полосы для сбора измерительного напряжения; именно здесь происходит фактическое измерение при постоянной (температуре воды) температуре. Микроомметр, входящий в комплект поставки оборудования, дополнительно измеряет температуру (воды) с помощью датчика и преобразует ранее измеренное значение сопротивления в 20°C (или, например, 23°C, если требуется). Стандартное крепление PWD 3000 Cu подходит для медных кабелей (многожильных и секторных) сечением от 10 мм² до 1200 мм² (спрашивайте о больших размерах!).
