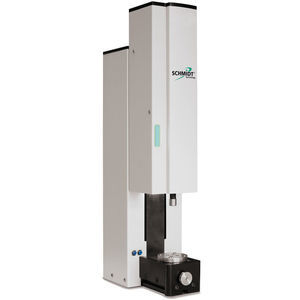

Электрический пресс SCHMIDT® ServoPress

для сборкиавтоматическийс сервоприводом

Обзор
Электрические сервоприводные пресс‑станки для сборки SCHMIDT® ServoPress обеспечивают точное управление усилием и положением в широком диапазоне (0,3–250 кН, ходы 75–500 мм). Модули обеспечивают высокую динамику и повторяемость и интегрируются с PressControl 700 / 7000 для единичных рабочих мест и полностью автоматизированных линий.

Основные характеристики

• Диапазон усилий: от 0,3 кН до 250 кН в зависимости от типа.
• Высокая динамика и отличная повторяемость по усилию и ходу.
• Измерение пути непосредственно на штоке (абсолютная система) для высокой точности позиционирования.
• Интегрированная автоматическая смазка шпинделя и защита от перегрузки на отдельных типах.
• Опции управления энергией и промежуточного накопления энергии торможения для моделей большой мощности.

Опции безопасности и управления

• Интеграция с контроллерами PressControl (PressControl 700 / PressControl 7000) для управления процессом и обработки данных.
• Доступны решения по безопасности: SmartGuard, SmartGate и световые завесы; исследование типа EC для полнонагруженных модулей в сочетании с опциями безопасности.

Ключевые модели
SCHMIDT® ServoPress 602

• Усилие: 0,3 кН (F max. S3 25 %, 20 s) / 0,2 кН (F 100 % ED)
• Ход штока: 75 мм
• Макс. скорость: 0–150 мм/с
• Разрешающая способность: ±1 µm/inc (ход), 0,4 N/inc (сила), позиционное управление 0,1 µm
• Типичные отрасли: медицинская техника, часовая промышленность, микромеханика

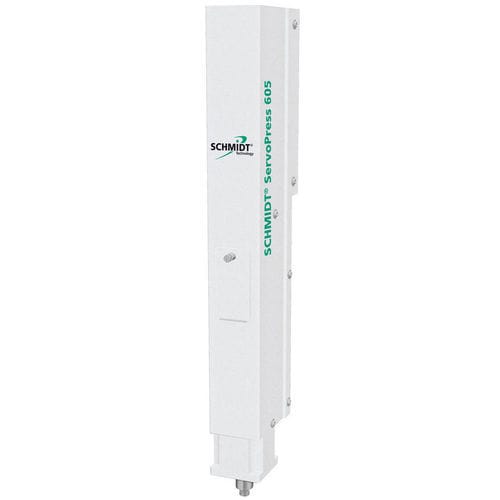

SCHMIDT® ServoPress 605

• Усилие: 1,0 кН (F max. S3 25 %, 20 s) / 0,5 кН (F 100 % ED)
• Ход штока: 150 мм
• Макс. скорость: 0–300 мм/с
• Разрешающая способность: позиционное управление 0,1 µm; сбор измерений: 2,2 µm/inc (ход), 0,3 N/inc (сила)
• Типичные отрасли: передача данных, электроника, автомобильная безопасность

SCHMIDT® ServoPress 616

• Усилие: 5 кН (F max. S3 25 %, 20 s) / 3 кН (F 100 % ED)
• Ход штока: 200 мм
• Макс. скорость: 200 мм/с
• Разрешающая способность: позиционное управление 0,1 µm; сбор измерений: 3,2 µm/inc (ход), 1,5 N/inc (сила)
• Типичные отрасли: автомобильная, электроника, прецизионная техника

SCHMIDT® ServoPress 617

• Усилие: 14 кН (F max. S3 25 %, 20 s) / 7,5 кН (F 100 % ED)
• Ход штока: 300 мм
• Макс. скорость: 200 мм/с
• Разрешающая способность: позиционное управление 0,1 µm; сбор измерений: 4,6 µm/inc (ход), 3,75 N/inc (сила)
• Типичные отрасли: автомобильная, бытово‑строительная, медицинская/фармацевтическая

SCHMIDT® ServoPress 620

• Усилие: 35 кН (F max. S3 25 %, 20 s) / 20 кН (F 100 % ED)
• Ход штока: 400 мм
• Макс. скорость: 200 мм/с
• Разрешающая способность: позиционное управление 0,1 µm; сбор измерений: 6,1 µm/inc (ход), 10 N/inc (сила)
• Типичные отрасли: автомобильная, оптика, медицинская/фармацевтическая

SCHMIDT® ServoPress 650

• Усилие: 75 кН (F max. S3 25 %, 20 s) / 50 кН (F 100 % ED)
• Ход штока: 500 мм
• Макс. скорость: 200 мм/с
• Разрешающая способность: позиционное управление 0,1 µm; сбор измерений: 7,6 µm/inc (ход), 24 N/inc (сила)

SCHMIDT® ServoPress 655

• Усилие: 110 кН (F max. S3 25 %, 20 s) / 80 кН (F 100 % ED)
• Ход штока: 500 мм
• Макс. скорость: 100 мм/с
• Разрешающая способность: позиционное управление 0,1 µm; сбор измерений: 7,6 µm/inc (ход), 32 N/inc (сила)
• Типичные отрасли: приводная техника, электротехника, инженерные системы зданий

SCHMIDT® ServoPress 660

• Усилие: 160 кН (F max. S3 25 %, 20 s) / 110 кН (F 100 % ED)
• Ход штока: 350 мм
• Макс. скорость: 100 мм/с
• Разрешающая способность: позиционное управление 0,1 µm; сбор измерений: 5,4 µm/inc (ход), 48 N/inc (сила)
• Интегрированное энергоменеджмент и промежуточное хранение тормозной энергии у мощных моделей

SCHMIDT® ServoPress 680

• Усилие: 250 кН (F max. S3 25 %, 20 s) / 200 кН (F 100 % ED)
• Ход штока: 350 мм
• Макс. скорость: 50 мм/с
• Разрешающая способность: позиционное управление 0,1 µm; сбор измерений: 5,4 µm/inc (ход), 75 N/inc (сила)
• Разработан для пиковых усилий и тяжелых режимов работы

Технические данные (сводка)
Типы: 605 / 616 / 617 / 620 / 650 / 655 / 660 / 680
Сила F max. (S3 25 %, 20 s) [кН]: 1,0 / 5 / 14 / 35 / 75 / 110 / 160 / 250
Сила F 100 % ED [кН]: 0,5 / 3 / 7,5 / 20 / 50 / 80 / 110 / 200
Ход [мм]: 150 / 200 / 300 / 400 / 500 / 500 / 350 / 350
Макс. скорость [мм/с]: 300 / 200 / 200 / 200 / 200 / 100 / 100 / 50
Разрешение позиции [µm]: 0,1 (все типы)
Разрешение измерения силы [N/inc]: 0,3 / 1,5 / 3,75 / 10 / 24 / 32 / 48 / 75
Разрешение измерения расстояния [µm/inc]: 2,2 / 3,2 / 4,6 / 6,1 / 7,6 / 7,6 / 5,4 / 5,4

Аксессуары

• Верхний адаптер для инструмента (Ø 5–20 мм)
• Быстросъем для инструментов (жесткий адаптер + базовый держатель)
• Подставки для прессов (PU) для безвибрационной установки
• Слайд‑столы для точного продольного и поперечного позиционирования
• Внешняя маховичок для интуитивной настройки профилей хода

Управление и поведение процесса

• Оценка в реальном времени и мгновенная доступность SPC данных
• Система готова к использованию: стандартные профили хода и автоматическая параметризация
• Измерение пути на штоке (абсолютная система) исключает пробег к нулю
• Интеллектуальная компенсация учитывает допуски деталей и упругость системы

Концепции безопасности

• Патентованные решения SmartGuard и SmartGate для компактного дизайна и быстрой подачи компонентов
• Световая завеса для остановки прессования при несанкционированном вмешательстве

Характеристики / технические спецификации

• Электрические сервоприводные спиндельные прессы с разрешением позиционного управления 0,1 µm
• Диапазон усилий 0,3–250 кН, ходы 75–500 мм в зависимости от модели
• Разрешающая способность измерения силы/хода зависит от модели
• Интегрированные опции: смазка шпинделя, защита от перегрузки, управление энергией для крупных моделей
• Предназначены для интеграции в единичные рабочие места или полностью автоматизированные линии с контроллерами PressControl
