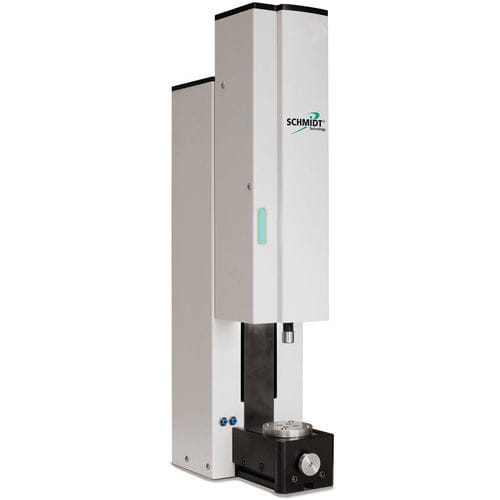

Электрический пресс ServoPress 602

автоматическийс сервоприводом

Описание продукта
SCHMIDT® ServoPress 602 предназначена для операций прессования в прецизионной механике, испытаниях пружин, медицинской технике, часовом и ювелирном производстве, а также при выпуске малых двигателей и электроники. Устройство может быть оснащено двухручной защитой, световым занавесом или решением SCHMIDT® SmartGuard.

Механическая точность

• Шток пресса направляется профильными направляющими по всему ходу: максимальная жесткость и отсутствие прогиба при полном ходе

Датчик силы встроен в основание

• механическая защита от перегрузки
• механическое разделение от приводной линии

Каркас пресса

• Каркас пресса из шлифованной инструментальной стали является неотъемлемой частью системы: высокая жесткость и размерная точность

Точная настройка XY

• Микронастройка XY в столе пресса: простая и точная установка выравнивания

Точность измерений

• Патентуемое абсолютное измерение положения штока и головки пресса: не требуется обнуление позиции

Датчик силы нечувствителен к таким факторам, как:

• поперечные силы
• вес верхнего инструмента
• тепловые влияния от двигателя и механического трения

Интегрированные функции

• два воздушных патрубка в передней крышке → подготовлено для сжатого воздуха и/или вакуума в рабочей зоне
• диммируемое освещение зоны процесса, встроенное в шток
• индикатор состояния (например: хороший/плохой результат прессования, состояние машины)
• регулировка высоты штока без инструментов, рабочая высота 85,2 мм – 135,2 мм
• адаптер для смазки шарико-винтовой пары, смазка возможна в любом положении, без демонтажа крышек

Технические данные ServoPress 602
Сила F max. S3 25%, 20сек: 300 N
Сила F 100 % ED: 200 N
Ход штока: 75 mm
Рабочая высота: 85,2 mm – 135,2 mm
Скорость: 0 – 150 mm/s
Вынос C: 70 mm
Ш x В x Г: 158 x 648 x 337 mm
Масса: 38 kg
Точность силы: ±1 N
Повторяемость положения: ±1 µm
Повторяемость силы: 0,4 N
Разрешение позиционного управления: 0,1 µm
Разрешение съёма данных по положению: 2,2 µm
Разрешение съёма данных по силе: 0,1 N
Питание (V AC / 50 – 60 Hz): 120 – 240 V

Технические данные SmartGuard 602
Ход открытия: до 160 mm, программируемый
Скорость: до 500 mm/s при закрытии, до 1000 mm/s при открытии
Ш x В x Г: 357 x 735 x 380 mm
Масса: 36 kg

Технические данные стол / поворотный стол (опция)
XY-перемещаемый стол в основании – диапазон регулировки ±0,5 mm, тонкая настройка для оптимизации соосности <1/100 mm
Поворотный стол (опция): диапазон регулировки ±0,5 mm / 68 mm; крепёжные резьбы: 8 x TK55 M5; центрирующие втулки: 4 x 7H7 mm; угловая настройка ±10°, тонкая настройка угла 0,01°

Характеристики / Технические спецификации

• Модель: ServoPress 602
• Макс. сила (S3 25%): 300 N
• Непрерывная сила (100% ED): 200 N
• Ход (шток): 75 mm
• Рабочая высота: 85,2 – 135,2 mm
• Скорость: 0–150 mm/s (ход прессования)
• Вынос C: 70 mm
• Габариты Ш x В x Г: 158 x 648 x 337 mm
• Масса: 38 kg
• Точность силы: ±1 N
• Повторяемость положения: ±1 µm
• Повторяемость силы: 0,4 N
• Разрешение управления позицией: 0,1 µm
• Разрешение съёма данных по положению: 2,2 µm
• Разрешение съёма данных по силе: 0,1 N
• Питание: 120–240 V AC, 50–60 Hz
