Компактные однополюсные нормально-разомкнутые контакторы для переменного и постоянного тока (двунаправленные) с номинальным напряжением изоляции до 1800 В. Обычный тепловой ток до 1000 A; кратковременный ток до 5000 A

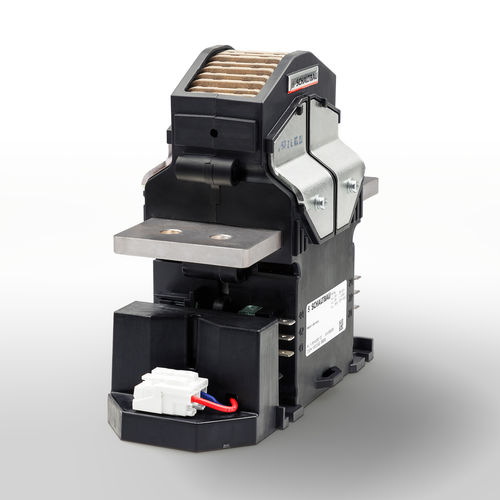

C320 является однополюсным контактором переменного и двунаправленного постоянного тока в классе мощности до 1000 A. Он обеспечивает безопасное отключение высоких нагрузок и надежную защиту в случае неисправности в системе.
Типичными приложениями являются использование в качестве главного контактора в системах управления аккумуляторными батареями высоковольтных автомобильных аккумуляторов, в зарядных станциях для электронной мобильности, в испытательных стендах аккумуляторных батарей, а также в цепях постоянного тока инверторов фотоэлектрических систем.
Очень эффективная керамическая дуговая камера, двухразрывные контакты и высокая разрывную способность являются важными характеристиками нового контактора.
Особенности
- Компактные размеры - высокое номинальное напряжение изоляции Ui до 1800 вольт
- Высокая производственная мощность Icm до 4000 ампер и отличная отключающая способность
- Высокий тепловой постоянный ток Ith до 1000 ампер и высокий номинальный кратковременный ток выдерживания Icw до 5000 ампер
- Полная двунаправленность - безопасное отключение высокой мощности независимо от направления течения тока
- 4 вспомогательных переключателя с функцией зеркального контакта для диагностики и контроля состояния переключения
- Низкое потребление энергии и низкий нагрев благодаря сложному контуру экономии катушек
Спецификации (предварительные данные)
С320К, С320С
Тип напряжения - двунаправленный постоянный, переменный ток (f ≤ 60 Гц)
Главные контакты, конфигурация - 1 NO
Номинальное рабочее напряжение Ue - C320K: 1,500 В
---
